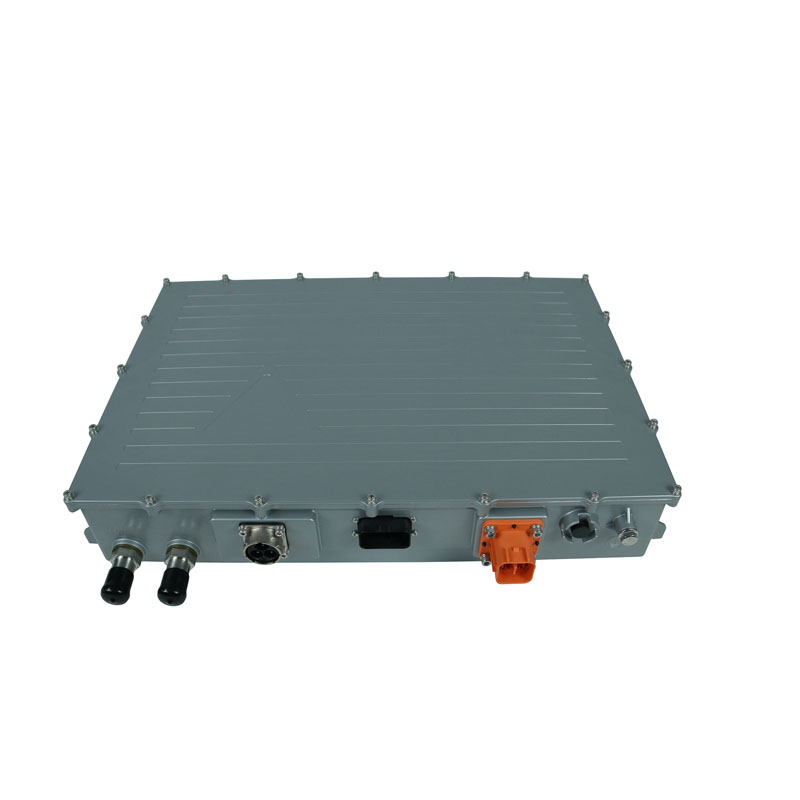

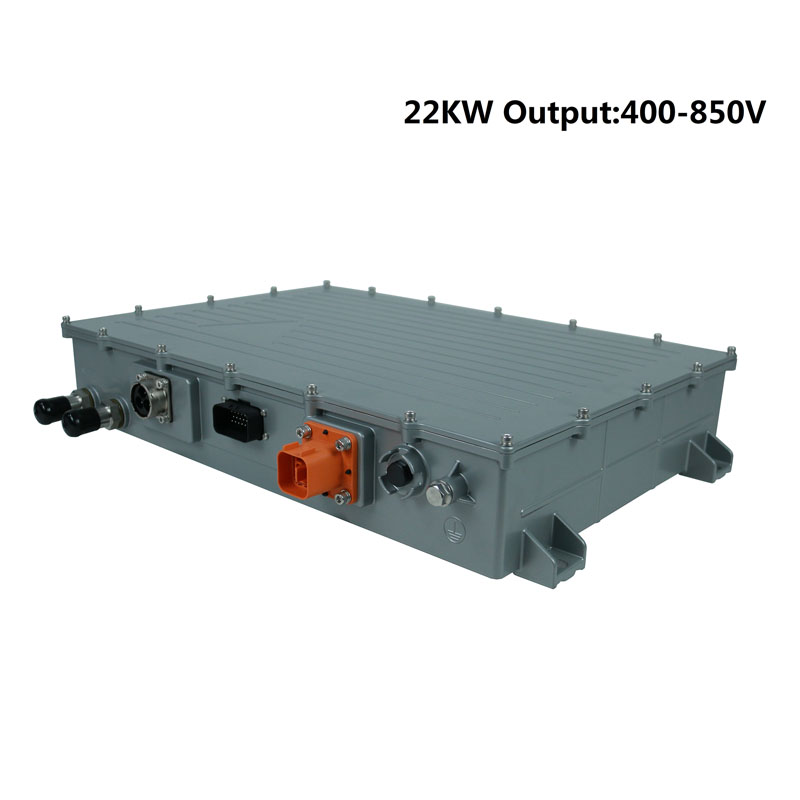

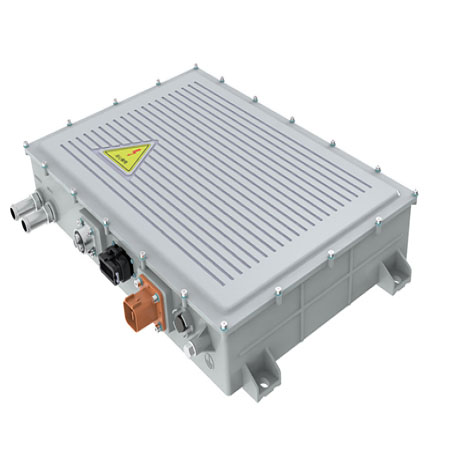

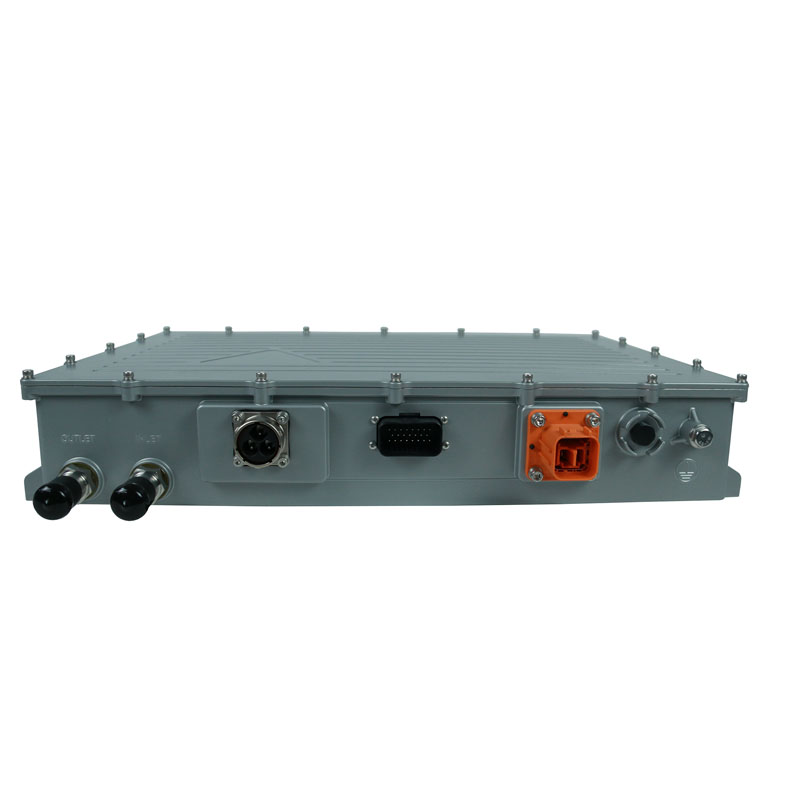

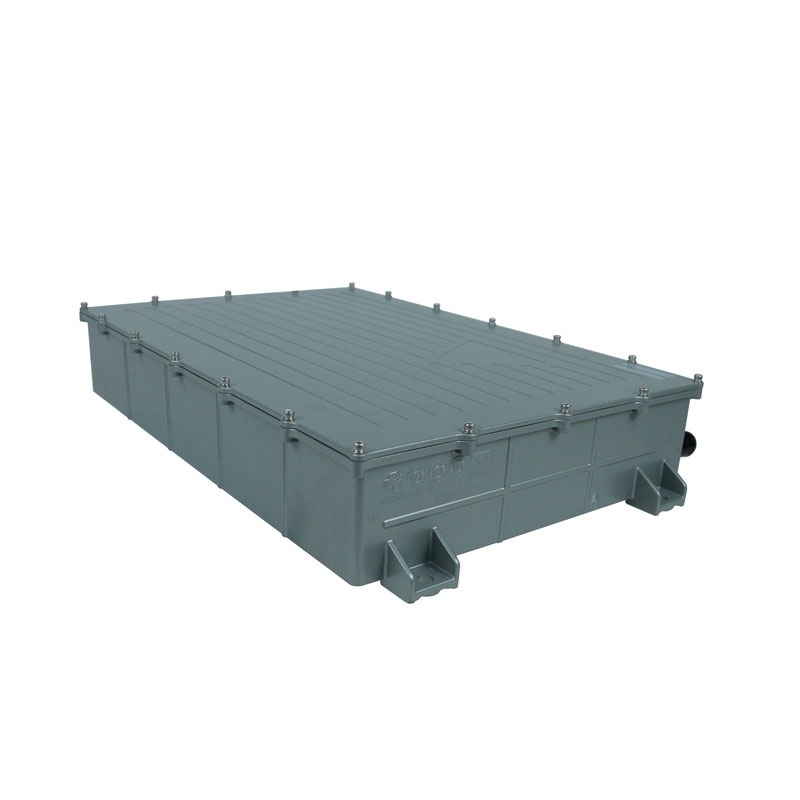

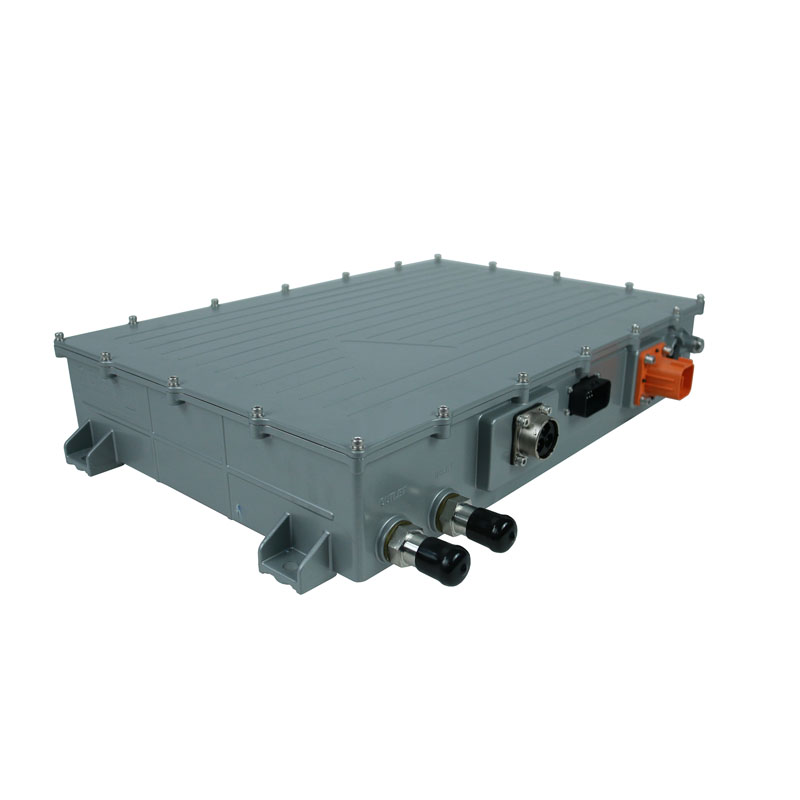

Tá an tsraith SW-AS22000 OBC (Ar-Boird Charger) deartha go sonrach le haghaidh feidhmeanna charger cumhachta níos mó, mar shampla busanna agus trucailí tráchtála. Tá ionchur AC trí phas aige agus raon voltais aschuir leathan de 400VDC go 850VDC. Tá an OBC tógtha chun timpeallachtaí crua a sheasamh, lena n-áirítear creathadh, turraing teirmeach, agus raonta teochta foircneacha.
Ceann de na gnéithe suntasacha den tsraith SW-AS22000 ná a chóras fuaraithe leachtach, a chabhraíonn le teas a scaipeadh go héifeachtach agus a chinntíonn an fheidhmíocht is fearr. Tá imfhálú IP67 ag an OBC freisin, a thugann cosaint ar dhul isteach deannaigh agus uisce.
Tá an OBC ríomhchláraithe, a bhuíochas leis an aonad rialaithe neamhspleách atá leabaithe taobh istigh. Ceadaíonn an tsolúbthacht seo an charger a shaincheapadh chun freastal ar riachtanais chustaiméirí aonair. Ina theannta sin, tá inoiriúnaitheacht ilghreille den scoth ag an tsraith SW-AS22000, rud a fhágann go gcomhlíonann sé caighdeáin idirnáisiúnta mar SAE J1772 agus EN61851.
Úsáideann an charger 22kw OBC halgartaim luchtaithe atá tiomáinte ag próiseálaí, a fheabhsóidh éifeachtúlacht luchtaithe agus a chuireann le saolré níos faide don charger ceallraí agus don cheallraí ardvoltais (HV). Cinntíonn na halgartaim seo go bhfuil an próiseas muirir in oiriúint do shaintréithe sonracha na ceallraí atá á muirearú, ag uasmhéadú a fheidhmíochta agus a fad saoil.
I dtéarmaí raon iarratais, tacaíonn an tsraith PCHG-AS22000, a mhonaraítear ag STARWELL, le cineálacha éagsúla ceallraí. Áirítear leis seo cadhnraí luaidhe-aigéad, cadhnraí litiam-ian, cadhnraí litiam-ian tríúnacha, agus cadhnraí fosfáit iarainn litiam. Tá an charger 22kw OBC deartha go sonrach chun na cineálacha ceallraí seo a mhuirearú go héifeachtach agus go sábháilte.
Ina theannta sin, tacaíonn an tsraith SW-AS22000 le cumarsáid trí phrótacal CAN BUS, rud a ligeann dó comhtháthú le córais feithiclí eile le haghaidh cumais rialaithe agus monatóireachta feabhsaithe.
Príomhghné
★ Comhlíonadh ionchur AC trí phas .
★Comhlíonadh SAE J1772 agus EN61851.
★ Tógáil dhlúth agus éadrom.
★ Cumhacht tairiseach agus muirearú reatha tairiseach in ann.
★Chreathadh-resistant agus IP67 le húsáid ar bord.
★Firmware inghrádaithe thar bhus CAN.
★ Cosaint Lúb Idirghlasála Ardvoltais DC (HVIL).
★ Cumhacht muirir chruinn agus éifeachtach.
Feidhm agus Gné:
Cineál | charger ar bord 22KW |
Mionsamhail | SW-AS22000 |
Voltas Aschuir Ráta | 700V |
Modh luchtaithe | Modh freagartha (is féidir cumarsáid a dhéanamh) |
Ionchur AC | 3-chéim | Aonad |
Raon voltas ionchuir | 152 – 465 | V |
Raon minicíochta ionchuir | 47-63 | Hz |
AC reatha THD | <5 | % |
Fachtóir cumhachta | > 0.99 | |
Éifeachtúlacht | > 94 @ ó 50% go ualach Max | % |
uas. ionchur reatha (eff) | 64 | A |
Cumhacht ionchuir uasta | 22 | kVA |
INRUSH reatha | < 40 @ 380 Vac | A |
Aschur DC | Aonad | |
Voltas raon in-ríomhchláraithe | 400 – 850 | Vdc |
Min. voltas raon Cumhacht tairiseach | 700 | Vdc |
Cruinneas voltas a mhuirearú | ≤1 | % |
Cruinneas reatha a mhuirearú | ≤5 | % |
Aimplitiúid ripple reatha á luchtú | ≤1 | % |
uas. cumhacht aschuir | 11 | KW |
uas. reatha luchtaithe | 18 | Adc |
Am freagartha aschuir | ≤5 | S |
Réamh-mhuirearú | inmheánach |
Feidhm luchtaithe | |
Feidhm muirir | Muirearú de réir cumarsáide BMS |
Feidhm cumarsáide | Rialú bus CAN |
Prótacal cumarsáide (go BMS) |
De réir SAE J1939/Sainmhínithe ag an gcustaiméir |
Ráta baud cumarsáide CAN | 250/500 kbps, gan friotóir foirceann. |
Rialú muirear AC | Comhlíontach SAE J1772 agus EN 61851 Nuair atá SAE J1772 cumasaithe, tá an charger comhlíonta go hiomlán le SAE J1772 Stáisiún Cumhachta (EVSE SAE J1772 comhlíontach, leibhéal 1 agus 2). Nuair atá EN 61851 cumasaithe, comhlíonann an charger EN 61851 go hiomlán Stáisiún cumhachta. |
Dúisigh | Comhartha 12V Hardwire múscail Ordú múscail BMS Dúisigh comhartha CP, CC |
Cuar sainiúil ionchuir/aschuir
Sainmhíniú nasc
Toise agus meáchan:
Feidhmchlár:
