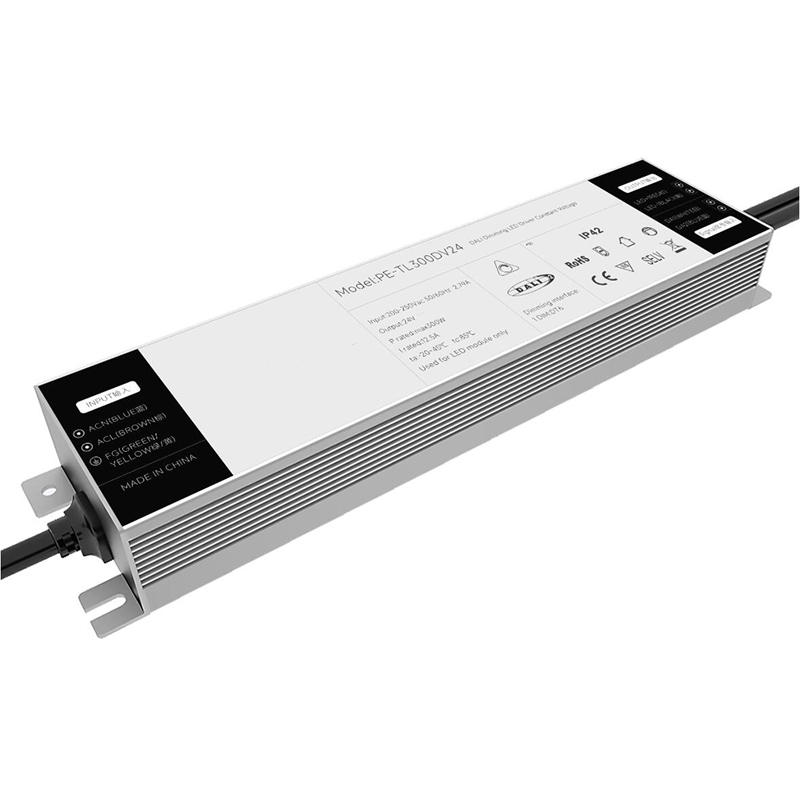

300W Voltas Tairiseach Tiománaí DALI LED

300W Constant Voltage Is cineál tiománaí LED é DALI LED atá deartha go sonrach chun oibriú le córais soilsithe LED a dteastaíonn soláthar cumhachta voltas leanúnach uathu. Tá sé ag luí leis an bprótacal rialaithe DALI (Comhéadan Soilsithe Digiteach Inseolta), a cheadaíonn rialú digiteach agus maolú na soilse LED.

Seol Fiosrúchán

Glacann PE-TL300DV próiseas táthú bhlaosc alúmanam speisialta, blaosc alúmanaim agus scaipeadh teasa glóthach shilice seoltaí teasa inmheánach, úsáid níos cobhsaí, is brandaí céadlíne iad na hamhábhair go léir, agus sáraíonn sliseanna allmhairithe. Meaitseálann an dearadh dimming domhain an córas dimming Chliste na brandaí éagsúla sa mhargadh. Voltas borrtha frith 2KV, maolú réidh, gan aon stroboscópach, torann íseal sa phróiseas dimming.

Gnéithe:

1. Comhlíonann comhéadan caighdeánach Dali caighdeáin Dali 144

2. Deimhniú Dali2, ball Dali

3. Rialú digiteach, aschur aon flicker

4. Ionchur ginearálta AC idirnáisiúnta 100-250V raon

5. Fuarú aer nádúrtha, cruthúnas taise, seoladh teasa, próiseas diomailt teasa glóthach shilice

6. Cuar dimming doimhneachta féinfhorbartha

7. Feidhmeanna cosanta iolracha

8. Próiseas táthú alúmanam speisialta, dearadh toirte ultra beag

9. Cloí le caighdeán ERP, agus tá an tomhaltas cumhachta fuireachais níos lú ná 0.5W

10. Méid: 265 * 63 * 35mm

Liosta samhlacha:

300W Voltas Tairiseach Tiománaí DALI LED

Sraith	Cineál dimmg	Mionsamhail	Ionchur	Cumhacht	PF	Voltas Aschuir	Aschur Reatha
PE-IL60DV 60W	DALI	PE-IL60DV24	AC100V-250V	60W	0.96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	DALI	PE-IL100DV24	AC100V-250V	100W	0.96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	DALI	PE-IL150DV24	AC100V-250V	150W	0.96PF THD<10%	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	DALI	PE-TL250DV12	AC100V-250V	250W	0.96PF THD<10%	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	DALI	PE-TL300DV12	AC100V-250V	300W	0.96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25A

Feidhmchlár:

Solas stiall 1.Led

2.Villa soilsiú Chliste

3.Is féidir é a nascadh le córas soilsithe Chliste DALI

Soilsiú 4.Museum

Sonraíocht:

Mionsamhail		PE-TL300DV24	PE-TL300DV12
ASCHUR	Voltas Aschuir	24Vdc	12Vdc
	Voltas Aschuir Uasta	12.5A	25A
	Gan voltas aschuir ualaigh	24Vdc	12Vdc
	Íosluchtaigh raon cumhachta	0-12.5A	0-25A
	Cumhacht Aschuir	0-300W	0-300W
	Leibhéal Strobe	Gan Flicker
	Raon dimming	0 ~ 100%, LEDstart ag 0.03% is féidir.
	Minicíocht Dimming PWM	> 3600 Hz
	Cruinneas Reatha	±3%
	Cumhacht síos mód	feidhm cuimhne nuair a chumhacht síos
IONCHUR	Comhéadan dimming	DALI (IEC62386)Sruth rialaithe comhartha < 2mA
	Raon Voltas Ionchuir	100-250Vac
	Minicíocht	50/60Hz
	Ionchur Reatha	<1.7A ac100v
	Fachtóir Cumhachta	PF> 0.98/100V ac (ag lánualach)
	THD	230Vac@THD <8% (faoi lánualach)
	Éifeachtúlacht (cineál.)	89%	88%
	Cumhacht Fuireachas	0.4W
	Inrush Reatha (cineál.)	tús fuar48A@230Vac
	Frith-borradh	L-N: 2kV
	Sceitheadh Reatha	<0.25mA/230Vac
COMHSHAOL	Teocht Oibre	ta: 45°C tc: 80°C
	Taise Oibre	20 ~ 95% RH, neamh-chomhdhlúthú
	Storage Temp., taise	-40~80°C, 10~95% RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	Creathadh	10~500Hz, 2G 12min./1cycle, tréimhse 72 nóiméad. gach ceann feadh aiseanna X, Y, Z.
COSAINT	Cosaint ró-teasa	An sruth aschuir a choigeartú nó a mhúchadh go cliste má thagann an teocht PCB ≥110 ° C, , , aisghabháil uathoibríoch.
	Thar Chosaint Ualach	Múch an t-aschur nuair a rátáil cumhachta≥102%, aisghabhann uathoibríoch.
	Cosaint Gearrchiorcaid	Múchadh go huathoibríoch má tharlaíonn ciorcad gearr, aisghabhann uathoibríoch.
	Cosaint Neamh-ualach	Voltas Tairiseach aschur.
SÁBHÁILTEACHT & EMC	Voltas a sheasamh	I/PO/P: 3750Vac
	Friotaíocht Leithlisiú	I/PO/P: 100MΩ/500VDC/25°C/70%RH
	Caighdeáin Sábháilteachta	IEC/EN61347-1, IEC/GA61347-2-13
	Astaíocht EMC	EN55015, EN61000-3-2 Aicme C, IEC61000-3-3
	Díolúine EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Caighdeán Tástáil Strobe	IEEE, 1789
EILE	Toise	2656335mm(L×W×H)
	Pacáil	Bosca
	Meáchan (G.W.)	604g±10g

Toise:

Lipéad:

Léaráid sreangaithe:

Na coinníollacha neamhghnácha agus na modhanna cóireála comhfhreagracha:

Comhéadan Soilsithe Digiteach Inseolta (DALI)

Ní sheolfaidh aonad sclábhaithe DALI sonraí ach iarratais máistir-aonad, is é sin, modh freagartha ordaithe a ghlacadh

Tá 64 aonad sclábhaithe ar a mhéad sa líonra DALI céanna, tá seoladh ar leith ag gach aonad (seoladh gearr), Is féidir aonad sábhála a shannadh do ghrúpa áirithe freisin, agus is féidir le haonad sclábhaithe a bheith i ngrúpa éagsúla, is féidir aonad salve a bheith ann. suas le 16 ghrúpa ag an am céanna, is féidir le gach aonad 16 chás a shocrú.

Príomhghnéithe an phrótacail DALI

1) cumarsáid sraitheach asincrónach.

2) ráta baud 1200, ag baint úsáide as formáid ionchódaithe Mhanchain.

3) Dhá luíonn comhartha difreálach.

4) An leibhéal ard nuair a bhíonn voltas difreálach níos mó ná 9.5V.

5) An leibhéal íseal nuair a bhíonn voltas difreálach níos lú ná 6.5V.

6) Rialaíonn an t-aonad máistir próiseas cumarsáide.

7) Is féidir le bus DALI amháin nascadh le 64 aonad sclábhaithe.

8) Is féidir aghaidh a thabhairt ar gach aonad sclábhaithe ina n-aonar.

Sonraíocht Leictreach DALI

Faoin stát díomhaoin, ó mhodh aonad meaisín chun an bus a rialú:

1) Cumhacht Aschuir Ard ag gnáth-am, gan cur isteach ar an comhartha a shealbhú.
