Briseadh síos ar Charger Tapa GaN 140W Nua Apple

Tagann charger tapa 140W nua Apple le múnla branda nua A3607. Mar chúlpháirtí muirir úrnua deartha ag Apple le haghaidh feistí den chéad ghlúin eile, spreag nochtadh A3607 aird fhorleathan an tionscail ar réitigh muirir na bhfeistí Apple atá le teacht.

Leis an gcuma, an méid agus na paraiméadair go bunúsach mar an gcéanna leis an tsamhail roimhe seo, an bhfuil a ailtireacht inmheánach coigeartaithe? Ar uasghrádaíodh na comhpháirteanna lárnacha? Leis na ceisteanna seo, rinne ChargerLAB teardown mionsonraithe ar an charger nua Apple 140W tapa A3607 láithreach, agus nochtfaidh sé anois a struchtúr inmheánach fíor.

Cuma an Apple Charger Fast 140W

Tá dearadh íostach clasaiceach sa phacáistiú, le lógó Apple, ainm an táirge agus cuma clóite ar an tosaigh.

Tá greamán paraiméadar táirge ceangailte leis an taobh.

Tabharfar isteach gar-suas de na paraiméadair ar an ngreamán i rannóg taispeáint fisiciúil an táirge níos déanaí.

Tá an charger comhoiriúnach le feistí USB-C, agus moltar go hoifigiúil é le húsáid leis an MacBook Pro 16-orlach atá feistithe le calafort MagSafe 3.

Déantar an t-adapter cumhachta a mhonarú sa bhaile, le dáta táirgthe 2026 agus múnla A3607.

Cuimsíonn an pacáiste an charger agus lámhleabhar úsáideora.

Tá an charger fillte i bpáipéar cosanta chun scratches a chosc ina staid tosaigh.

Tá cuma charger tapa 140W nua Apple comhionann leis an tsamhail roimhe seo, le bailchríoch snasta ard-snasta agus aistrithe cúinne cruinn.

Tá lógó Apple dírithe ar thaobh tosaigh agus chúl an chomhlachta.

Tá faisnéis pharaiméadar an charger clóite ar thaobh amháin den chorp.

Paraiméadair Táirge Gar-suas

Ionchur: 100-240V ~ 50/60Hz 2A

(USB PD) Aschur: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Tá deimhnithe CCC agus KC faighte ag an charger.

Tá ainm an táirge, an tsamhail agus na réamhchúraimí clóite ar an taobh eile den chásáil.

Is é an tsamhail de charger tapa 140W nua Apple ná A3607.

Tá an charger feistithe le bioráin Sínis caighdeánach foldable, le dearaí dé-sciathán ar an dá thaobh.

Glacann na bioráin dearadh modúl neamhspleách clasaiceach agus tá siad inscortha agus in-athsholáthair.

An bonn socraithe T-chruthach a dhúnadh suas, ar féidir leis feidhmiú mar shreang talún freisin.

Tá cásáil an mhodúil marcáilte le rátáil 250V ~ 2.5A agus Jabil Inc., rud a léiríonn go soláthraíonn Jabil an modúl bioráin. Go háirithe, cuirtear gearrthóg miotail le haghaidh fosúchán cúnta taobh istigh den sliotán modúl chun a chinntiú nach scaoileann an modúl go héasca tar éis úsáid fadtéarmach.

Ina theannta sin, tá an dearadh bioráin difriúil ón seanleagan.

Tá an foirceann aschuir feistithe le calafort USB-C amháin le croí plaisteach bán.

Tá blaosc gabhdán an chalafoirt USB-C deartha go neamhspleách freisin.

Is é 95.68mm fad comhlacht tomhaiste an charger tapa 140W nua Apple.

Is é 74.35mm an leithead.

Is é 28.51mm an tiús.

Arna chur taobh le taobh le sean-charger tapa nítríde Gailliam 140W A2452 Apple, tá príomhchuma agus toisí na n-oiriúnóirí cumhachta nua agus sean go hiomlán comhionann.

Dearcadh méid iomasach ar an charger ar láimh.

Ina theannta sin, meáchan an táirge thart ar 285g.

Arna thástáil le ChargerLAB POWER-Z KM003C chun prótacal aschuir calafoirt USB-C a bhrath, tacaíonn sé le prótacail luchtaithe PD3.1 agus DCP.

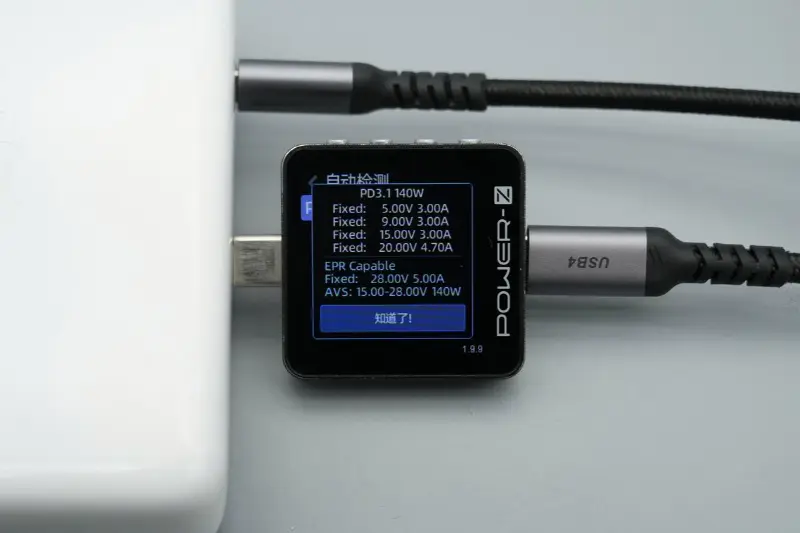

Léiríonn an paicéad PDO go bhfuil cúig ghiaranna voltas seasta ag an gcalafort USB-C freisin: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, chomh maith le giaranna voltais 15-28V 140W AVS.

Agus iPhone 17 Pro Max á mhuirearú le charger tapa 140W nua Apple, tá an chumhacht luchtaithe tomhaiste thart ar 36.34W.

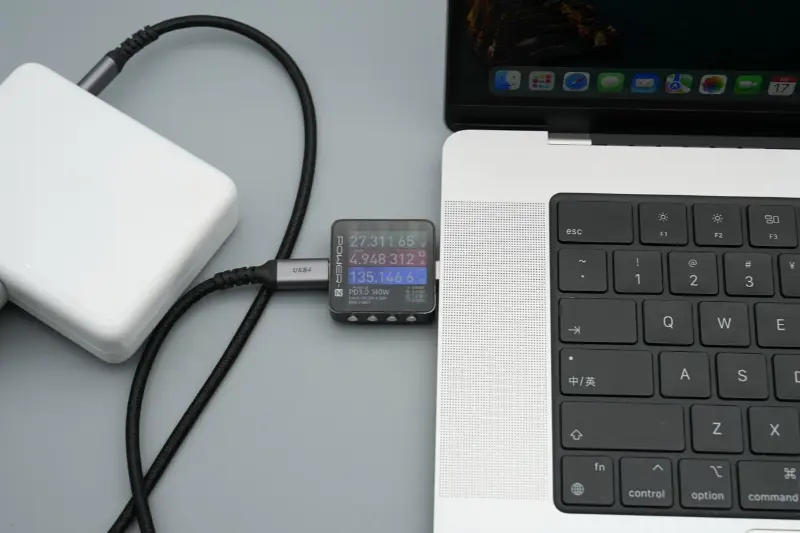

Nuair a bhíonn MacBook Pro á mhuirearú, tá an chumhacht luchtaithe tomhaiste thart ar 135.15W, rud a fhágann gur féidir 28V 5A 140W a mhuirearú go tapa.

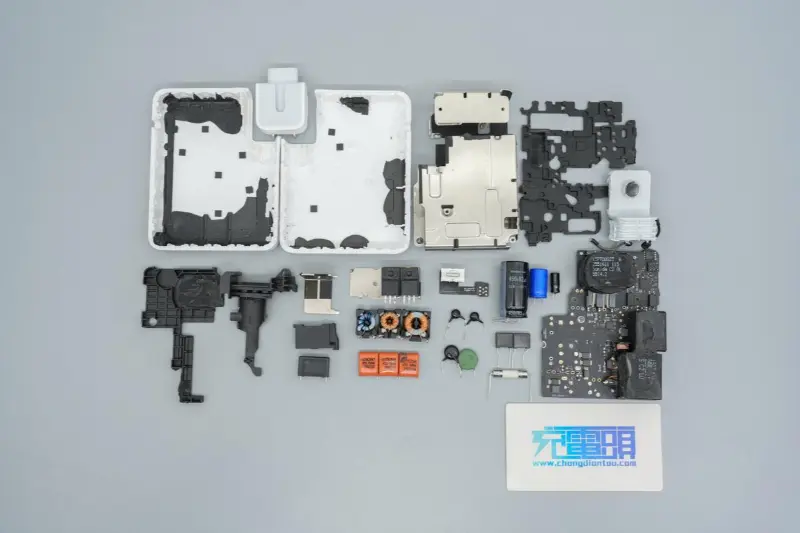

Scardown de Apple Charger Fast 140W

Osclaítear an cásáil charger trí ghearradh feadh an taobh.

Tá an cásáil an-tiubh le haghaidh cosaint láidir, agus greamaítear na himill chun modúil inmheánacha a threisiú.

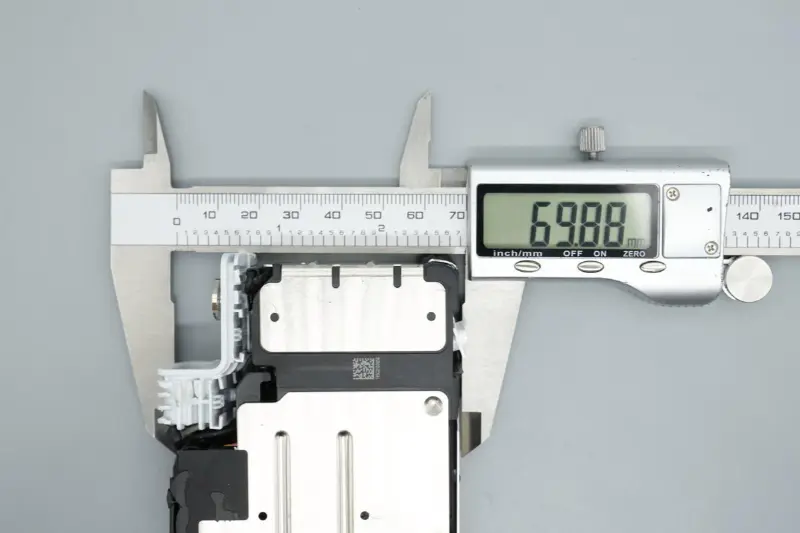

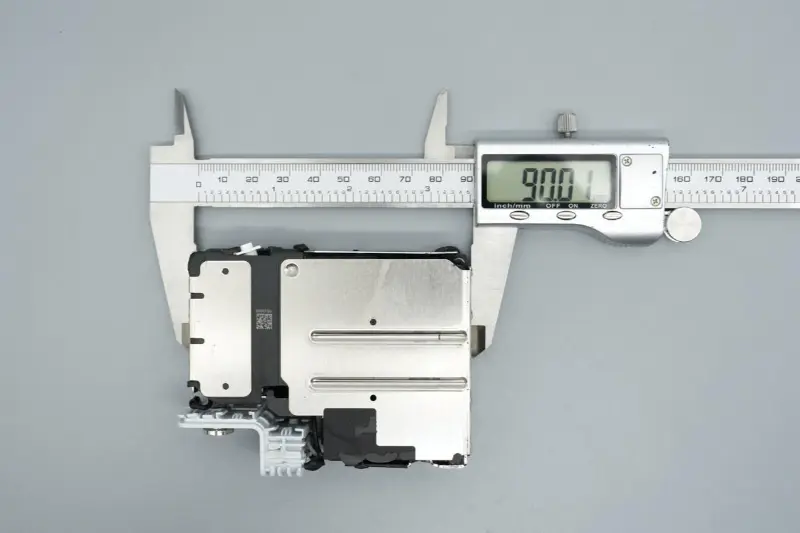

Is é 90.01mm fad tomhaiste an mhodúil inmheánaigh.

Is é 69.88mm an leithead.

Is é 23.52mm an tiús.

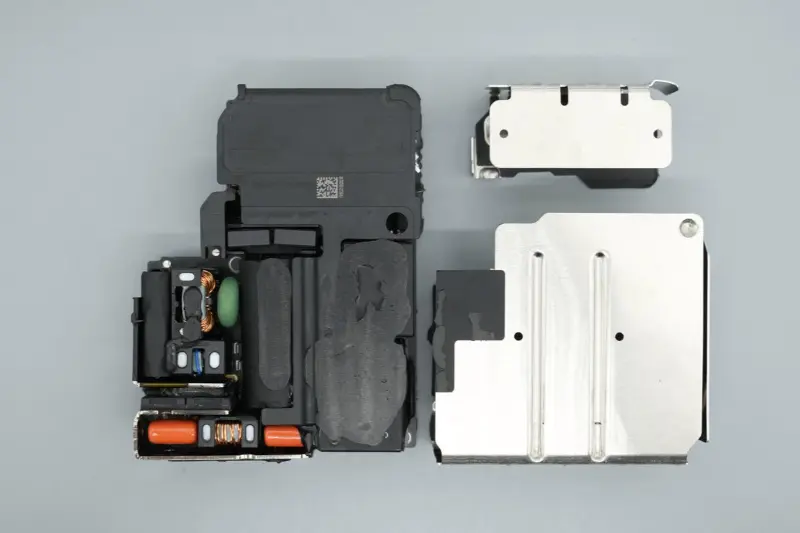

Tá an modúl PCBA clúdaithe le dhá bhlaosc miotail chomhtháite le haghaidh diomailt teasa aonfhoirmeach.

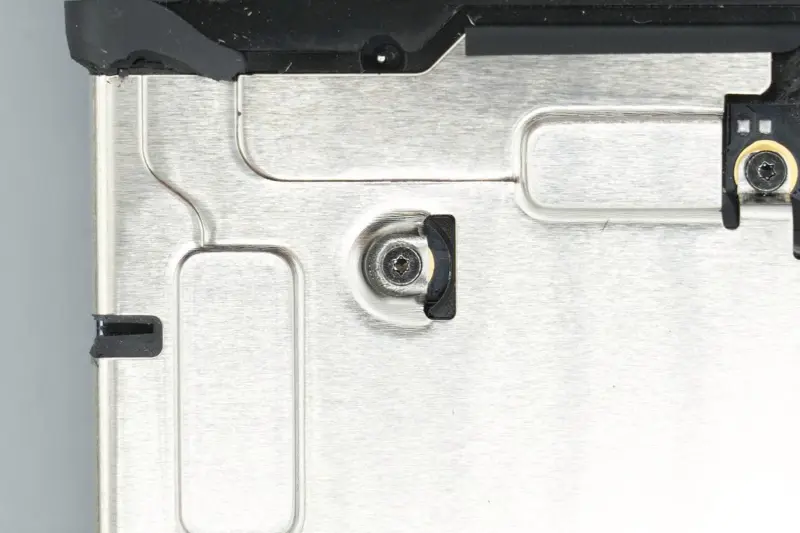

Socraítear na sliogáin miotail le scriúnna.

Tá téip inslithe ceangailte le roinnt réimsí ar an taobh.

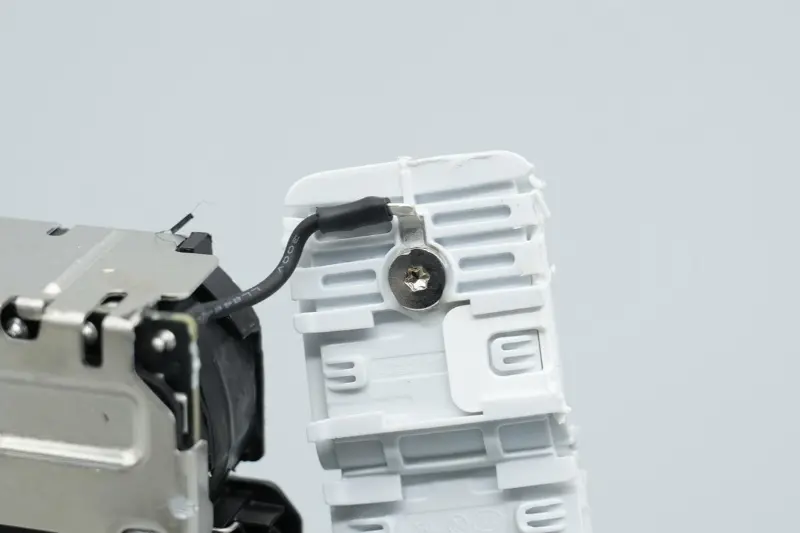

Tá sreang ag an deireadh ionchuir ceangailte leis an mbonn socraithe T-chruthach le haghaidh talamh.

Úsáidtear feadánra teas-chrapadh le haghaidh insliú ag pointí táthú na gcríochfort sreinge AC.

Bain na scriúnna chun na sliogáin miotail a bhaint.

Cuirtear cóireáil inslithe i bhfeidhm ar thaobh istigh an bhlaosc miotail a fhreagraíonn do chúl an phríomhchláir agus réimsí eile.

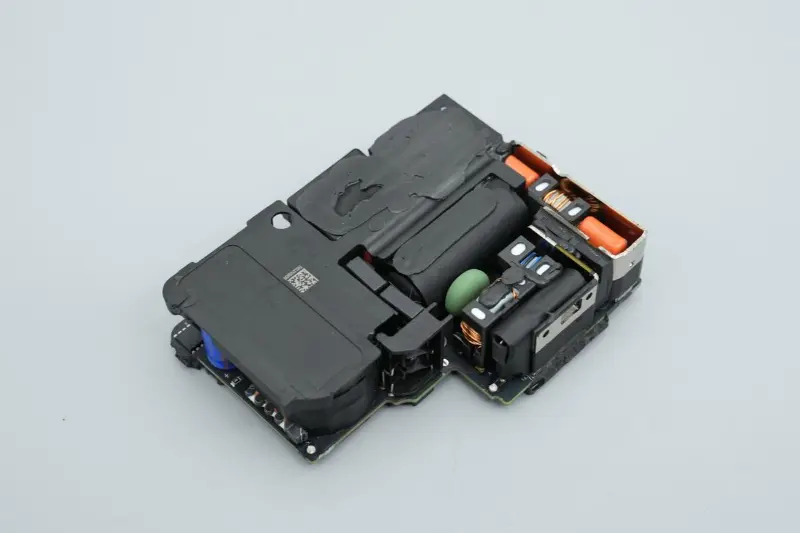

Clúdaíonn clúdach plaisteach limistéar claochladáin an mhodúil, agus déantar comhpháirteanna mar toilleoirí agus ionduchtóirí a ghreamú.

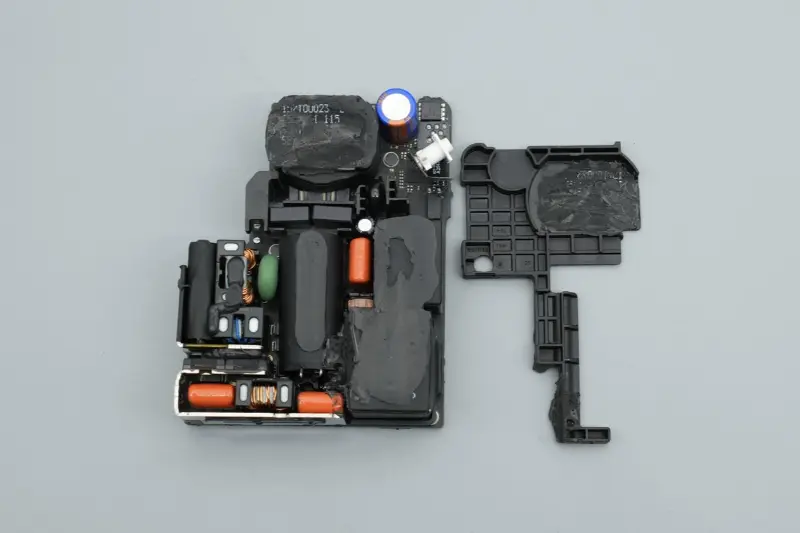

Bain an clúdach plaisteach, agus tá fráma plaisteach neadaithe sa limistéar lárnach le haghaidh atreisiú agus leithlisiú.

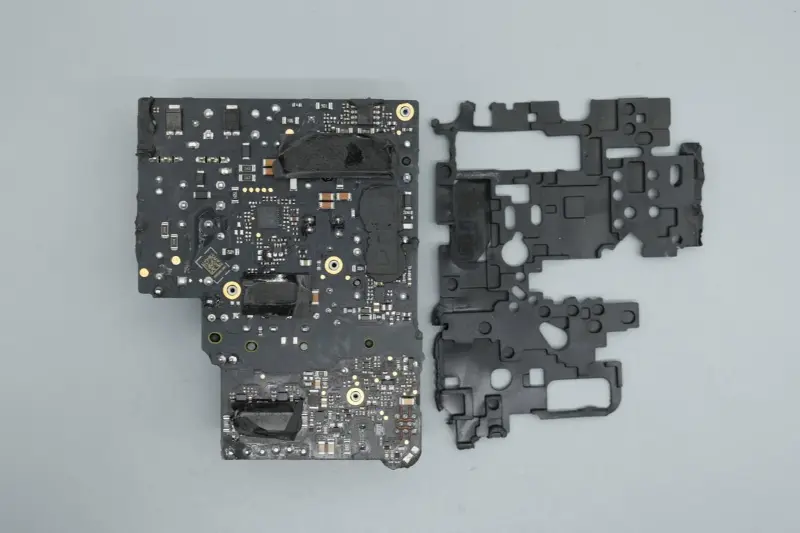

Tá cúl an phríomhchláir clúdaithe le ceap rubair bog le haghaidh cosanta.

Bain an ceap cosanta, agus is féidir leat a fheiceáil go gcuirtear gliú seoltaí teirmeach i bhfeidhm ar na limistéir sliseanna comhfhreagracha agus go bhfuil greamáin seoltacha teirmeacha grafite ceangailte.

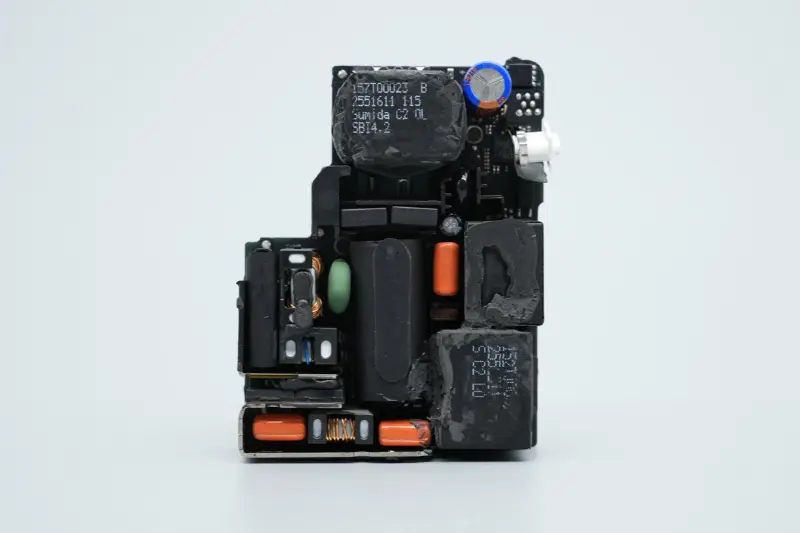

Tá tosaigh an mhodúil PCBA socraithe le fiúsanna, ionduchtóirí modh coitianta, toilleoirí leictrealaíoch scagaire ardvoltais, claochladáin reatha, toilleoirí scannáin, toilleoirí soláthair cumhachta, ionduchtóirí treisithe PFC, ionduchtóirí céim síos, claochladáin agus gléasanna eile, le leagan amach foriomlán dlúth agus ordúil.

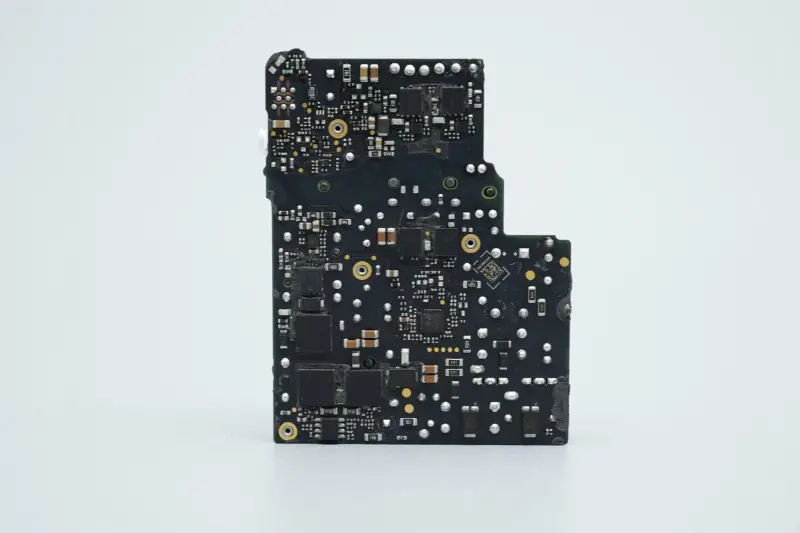

Tá cúl an bhoird PCB feistithe le rialtóirí ábhartha agus feadáin MOS le haghaidh ciorcad treisithe PFC agus ciorcad soláthair cumhachta lascadh LLC.

Tá dhá doirteal teasa breise suiteáilte ag deireadh ionchuir an mhodúil PCBA, agus dhá fheadán MOS ceartaitheora gníomhach Infineon eatarthu.

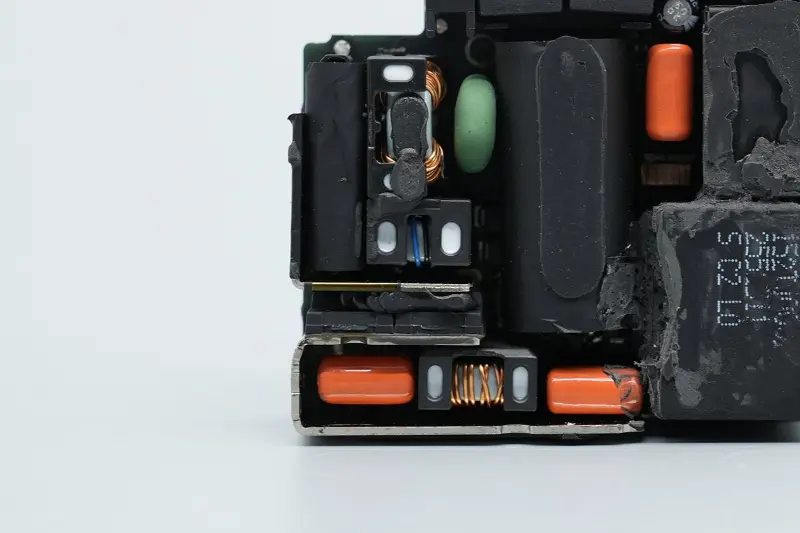

Tá an limistéar atá faoi iamh ag an dá doirteal teasa feistithe freisin le fiúsanna, toilleoirí sábháilteachta X2, ionduchtóirí modh coitianta, varistors, toilleoirí scagaire scannáin, ionduchtóirí scagaire agus gléasanna eile.

Tá an fiús socraithe ar bharr an toilleora X2 sábháilteachta agus fillte le téip.

Craiceann an téip, agus is féidir leat a fheiceáil go bhfuil an toilleoir sábháilteachta X2 clúdaithe le blaosc plaisteach le haghaidh aonrú, agus tá an dá chomhpháirt fillte agus socraithe le téip.

Is é 3.15A sruth rátáilte an fhiús, agus tá feadán inslithe sleeved ar bhioráin táthú amháin.

An toilleoir sábháilteachta X2 gar do chumas 0.22μF.

Úsáidtear ionduchtóirí mód coitianta chun trasnaíocht EMI a scagadh amach, agus táthaithe le lúibíní plaisteacha.

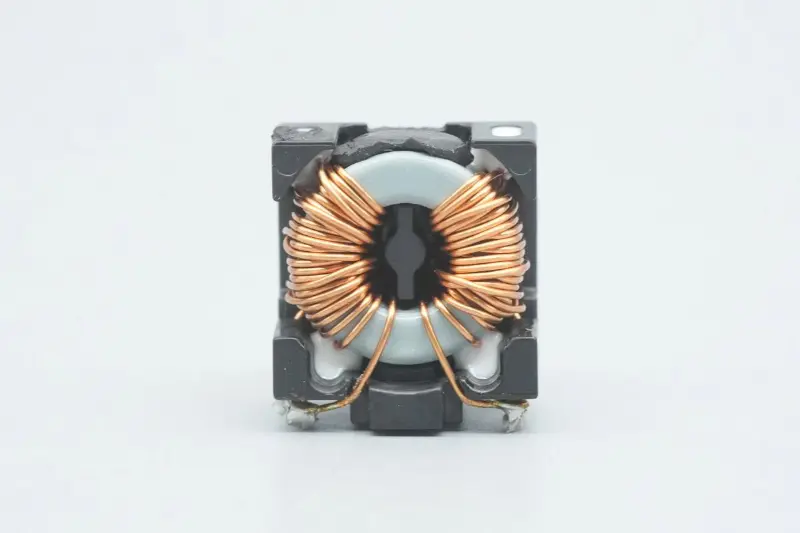

Ionduchtóir comh-mhóid eile a dhúnadh.

Úsáidtear varistor TVR10621M le haghaidh cosaint overvoltage ionchuir.

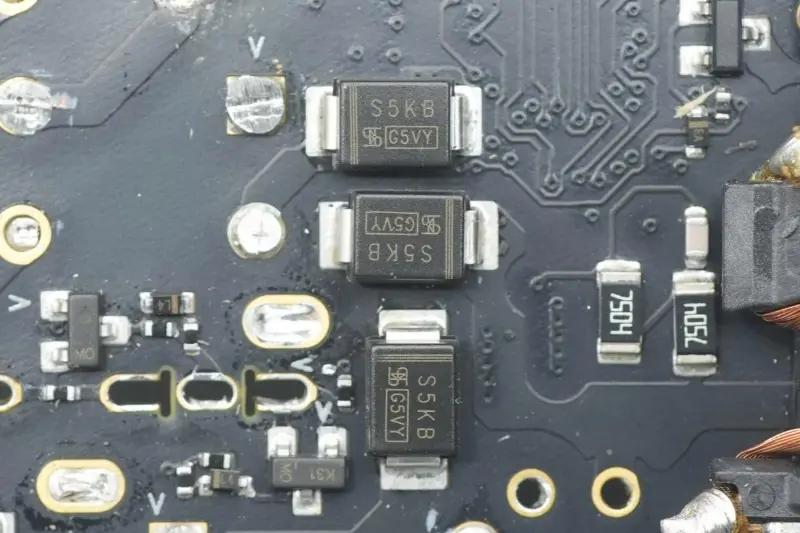

Glacann an deireadh ionchuir ceartaitheoir droichead comhdhéanta de cheithre dé-óid.

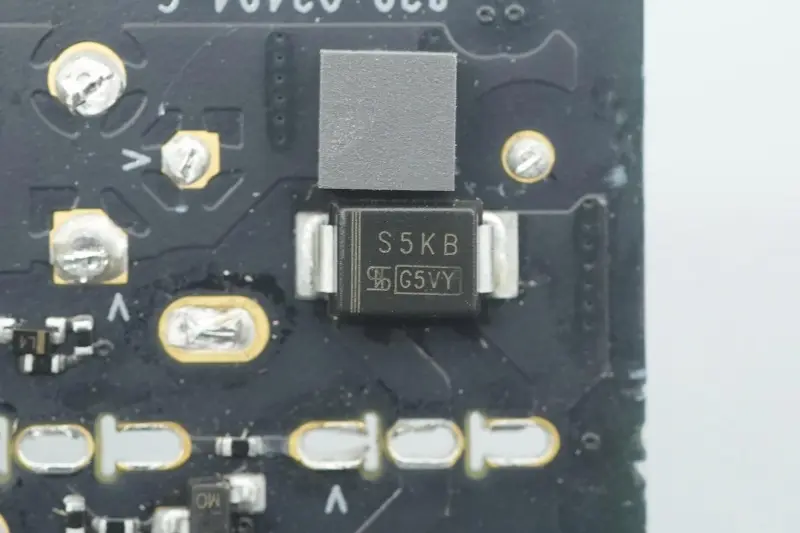

Gar-suas den cheathrú dé-óid.

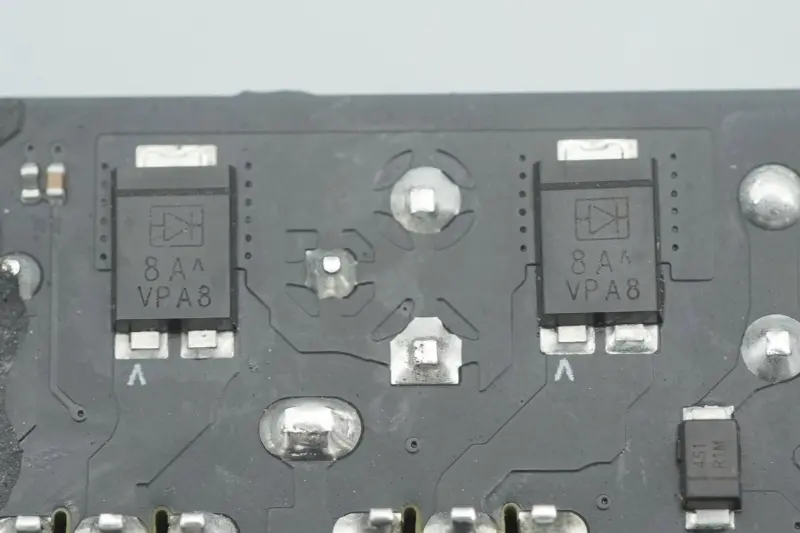

Gar-suas den dá dé-óid eile, péireáilte le Infineon CoolMOS IPA65R095C7 le haghaidh ceartú gníomhach.

Is ó Infineon atá an dá fheadán ceartúcháin gníomhacha MOS, samhlacha saincheaptha do Apple, marcáilte 65C095C7, pacáistithe i TO-220FP, a úsáidtear chun éifeachtúlacht ceartúcháin a fheabhsú.

Gar-suas de dhá thoilleoir scannáin le sonraíocht 1μF 450V.

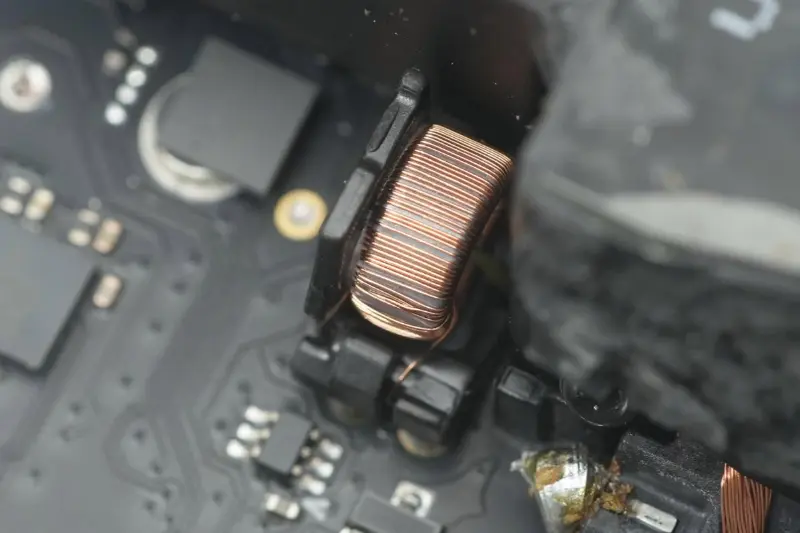

Dúnadh an inductor scagaire fáinne maighnéadach, treisithe le gliú.

Tá ionduchtóir treisithe PFC agus ionduchtóir céim síos suiteáilte ag an taobh eile.

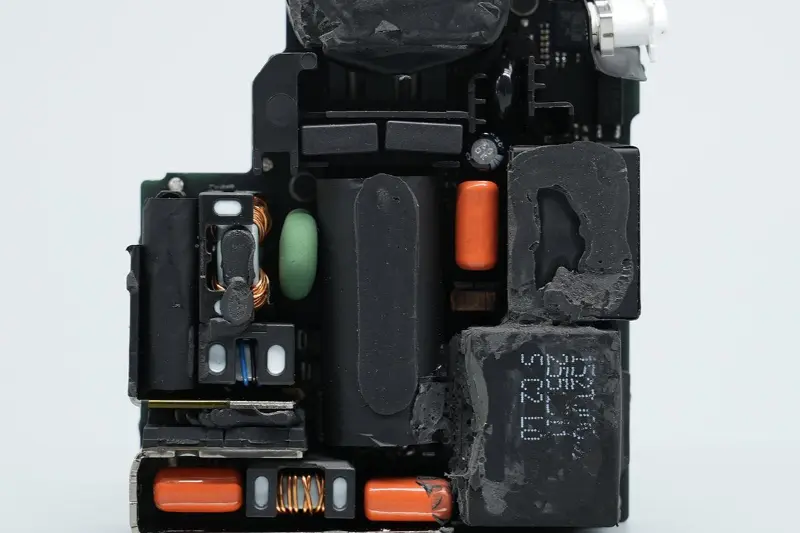

Tá an limistéar lárnach feistithe le toilleoirí leictrealaíoch scagaire ardvoltais, claochladáin reatha, toilleoirí scannáin, toilleoirí athshondach, toilleoirí soláthair cumhachta príomh-sliseanna rialaithe, toilleoirí Y agus feistí eile. Tá na toilleoirí leictrealaíoch scagaire ardvoltais fillte le téip inslithe agus cuirtear iad go cothrománach.

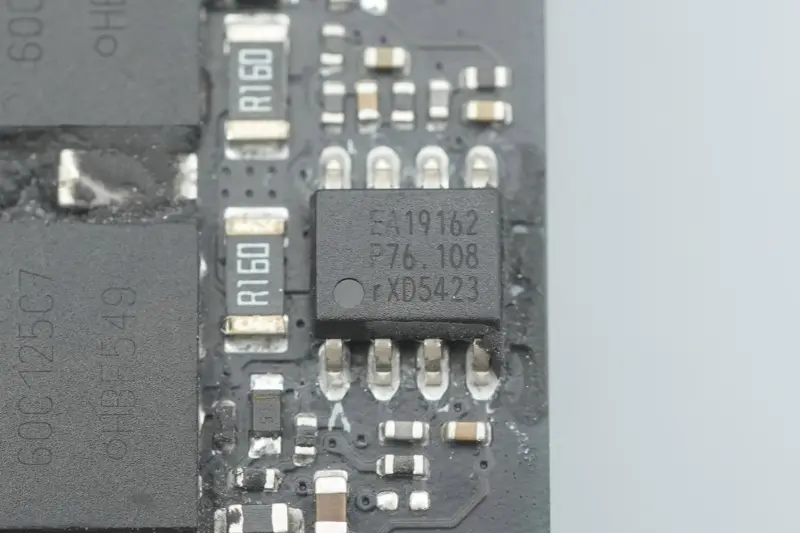

Tá an rialtóir PFC ó NXP, samhail TEA19162T, le feidhm urscaoilte X-toilleora chomhtháite, ag feidhmiú i mód gar-athshondach nó i mód DCM. Tacaíonn sé le raon voltais ionchuir 70–276V, comhtháthaíonn sé tús bog agus stop bog, agus soláthraíonn sé borradh beacht aschuir rialaithe.

Glacann TEA19162T lascadh gleann nó lasc-voltas nialasach chun caillteanais aistrithe a íoslaghdú, tacaíonn sé le teorannú minicíochta chun caillteanais aistrithe a laghdú, agus tacaíonn sé le modh pléasctha chun tomhaltas cumhachta a laghdú. Pacáilte i SO8.

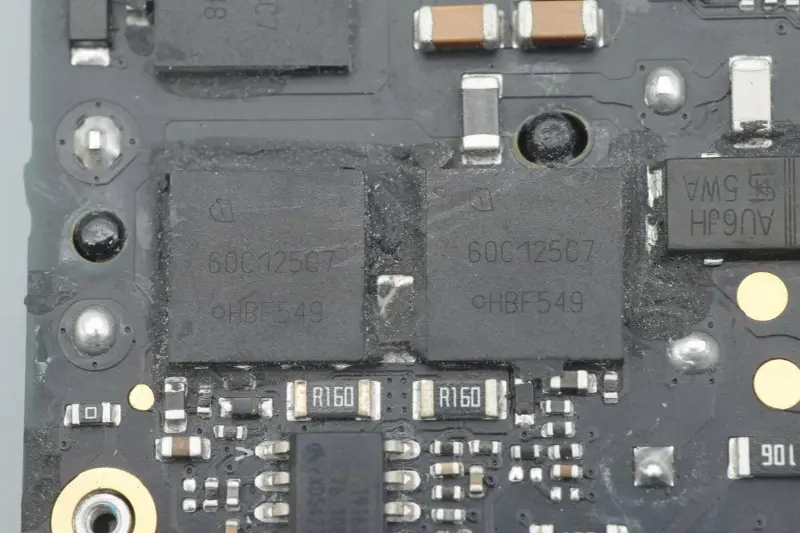

Tagann an lasc-fheadán PFC ó Infineon, marcáilte 60C125C7, pacáistithe i VSON-4.

Dúnadh an ionduchtóra treisithe PFC.

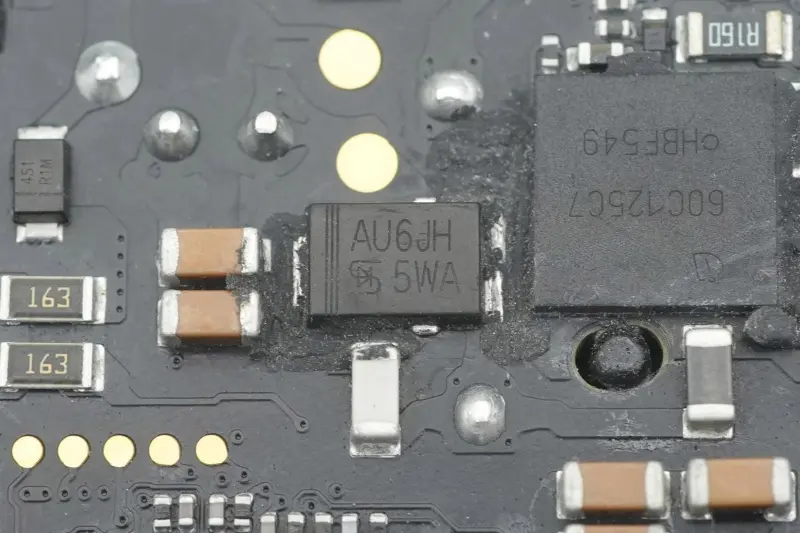

Tá an dé-óid coigeartóra PFC ó Taiwan Leathsheoltóra, samhail TUAU6JH, dé-óid aisghabhála tapa le sonraíocht 600V 6A, pacáistithe i TO-277A.

Tá an toilleoir leictrealaíoch scagaire ardvoltais ó Rubycon, le sonraíocht 450V 82μF.

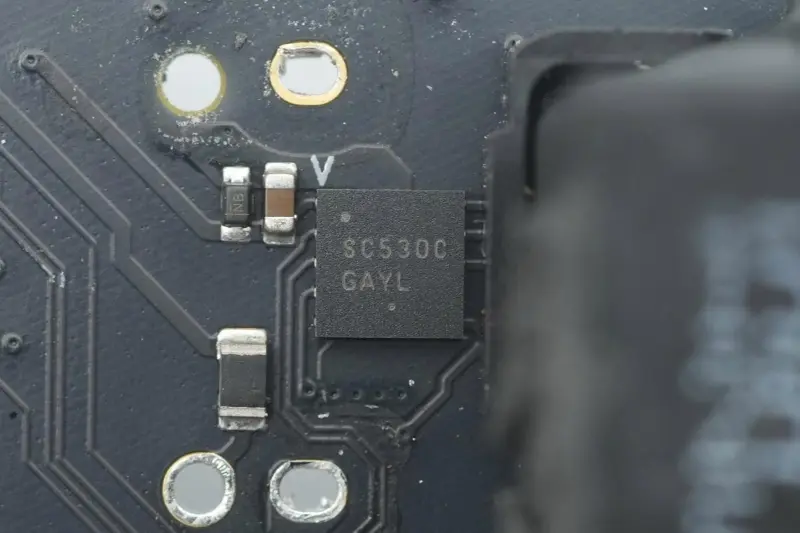

Is múnla saincheaptha é an tiománaí le haghaidh feadáin lasc Infineon agus STMicroelectronics ó ON Semiconductor, marcáilte SC530C.

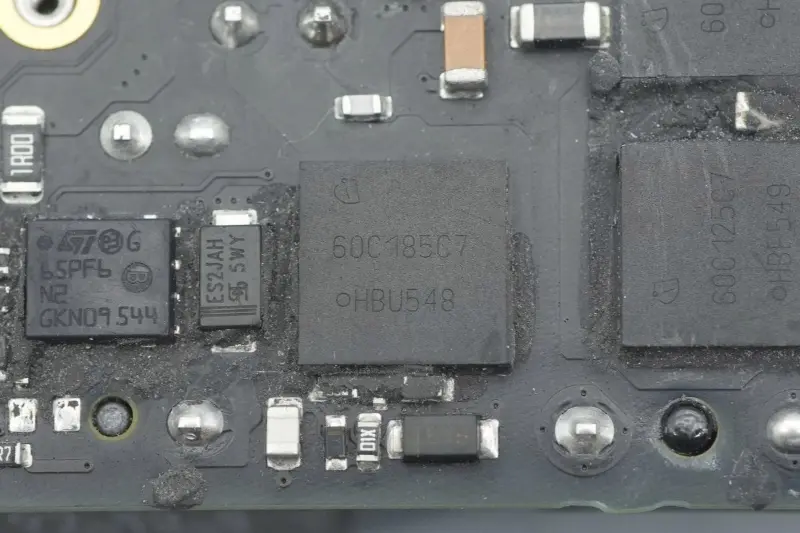

Feadán MOS saincheaptha ó Infineon, marcáilte 60C185C7, múnla saincheaptha le haghaidh Apple, pacáistithe i VSON-4.

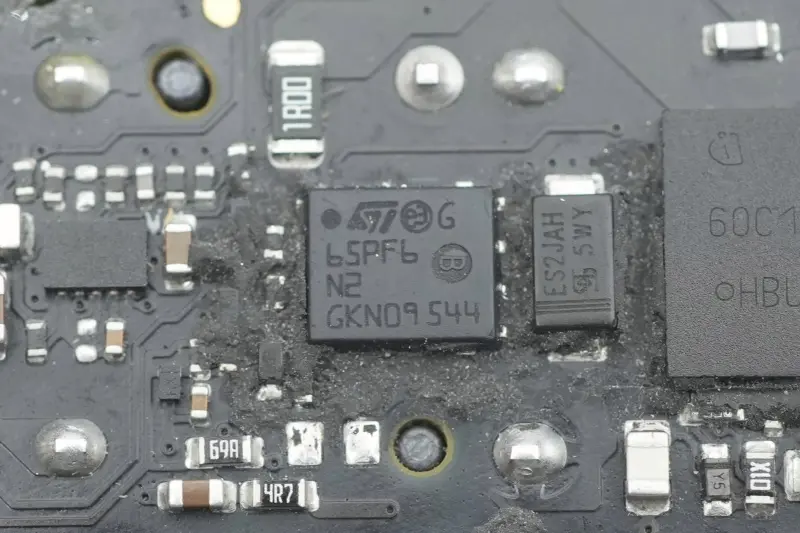

Tá feadán MOS eile ó STMicroelectronics, marcáilte 65PF6N2, pacáistithe i PowerFLAT 5x6 HV.

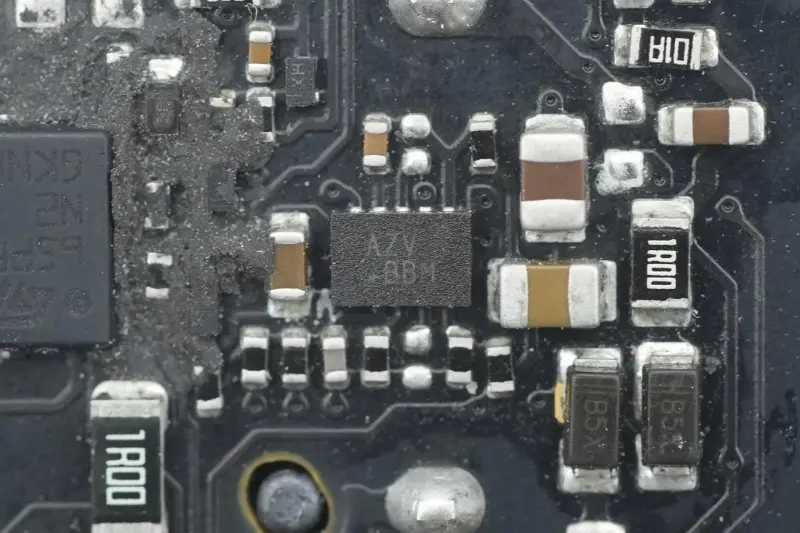

Sliseanna marcáilte AZV.

Trasfhoirmeoir reatha chun sruth ionchuir na céime céim síos a bhrath.

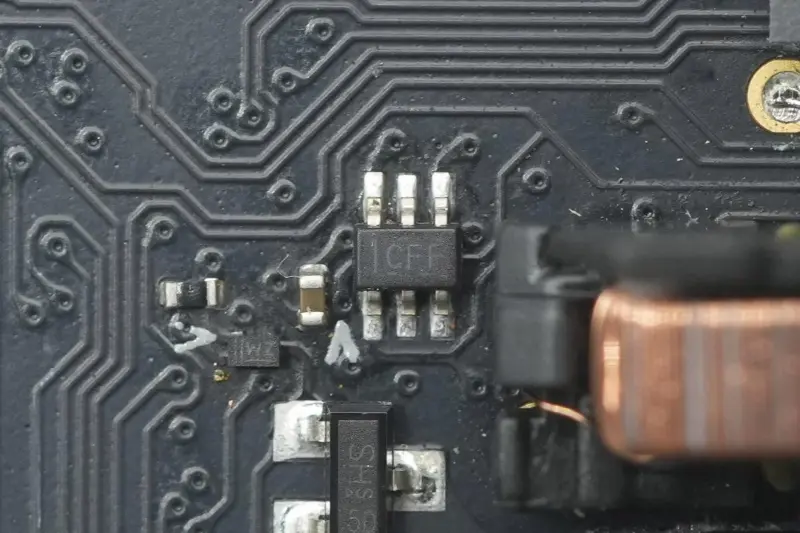

Tagann an t-inverter dé-chainéil 1.65-5.5V le hionchur truicear Schmitt ó Texas Instruments, marcáilte CFF, samhail SN74LVC2G14, pacáistithe i SC70.

Dúnadh an ionduchtóra céim síos.

Tá sonraíocht 1μF 450V ag an tríú toilleoir scagaire scannáin.

Tá an príomh-toilleoir soláthair cumhachta sliseanna rialaithe freisin ó Rubycon, le sonraíocht 35V 47μF.

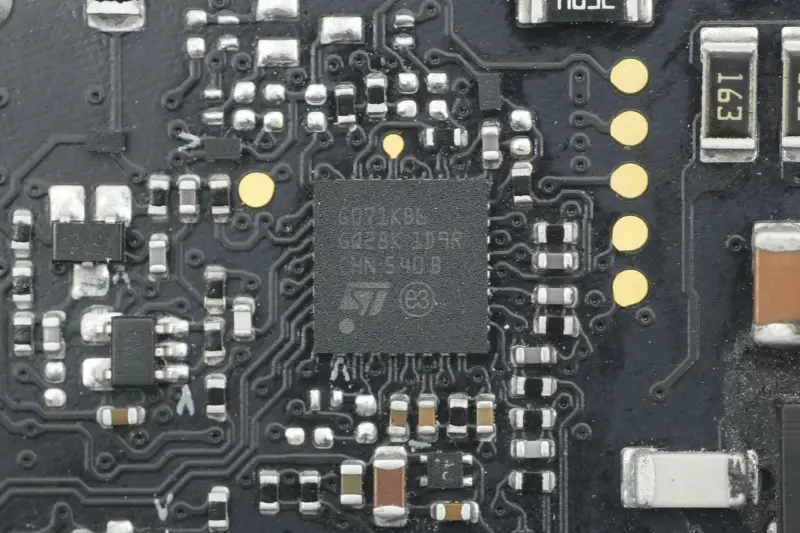

STMicroelectronics STM32G071KB M0 croí MCU, tógtha i 128K Flash, 36K RAM, príomh-minicíocht 64MHz, pacáistithe i UFQFPN32, a úsáidtear le haghaidh rialú tiomáint príomhúil ar an soláthar cumhachta.

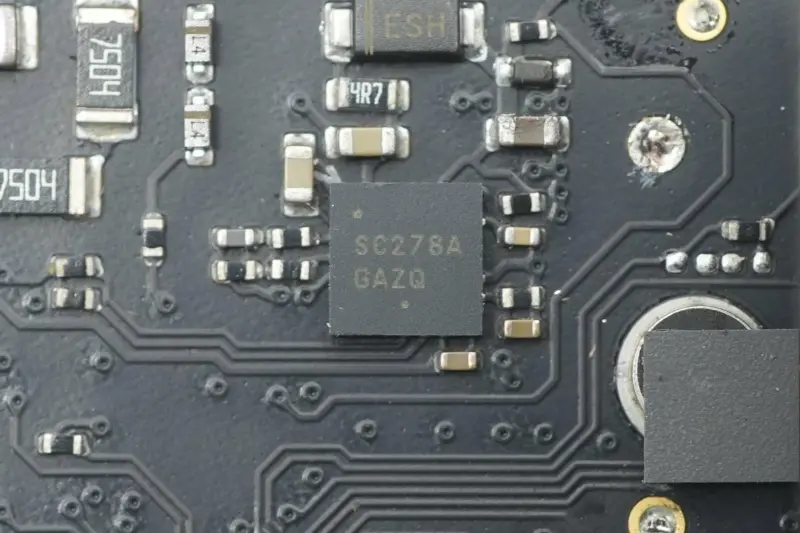

Is múnla saincheaptha é an tiománaí don dá fheadán lasc LLC ó ON Semiconductor, marcáilte SC278A, pacáistithe i DFN-10.

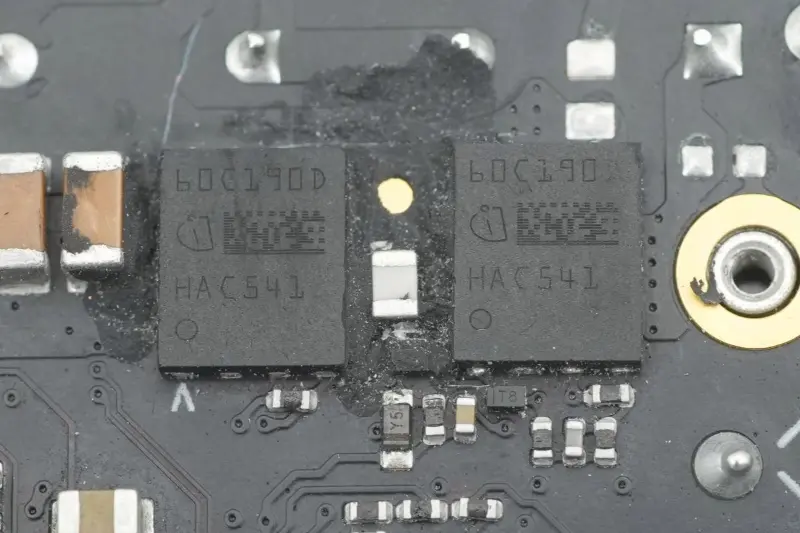

Tá an dá fheadán lasc LLC ó Infineon, marcáilte 60C190D, samhlacha saincheaptha do Apple, pacáistithe i TSON-8-6.

Is ó VISHAY an dá thoilleoir athshondach.

Tá claochladán, optocoupler, toilleoir scagaire aschuir, sliseanna prótacail agus feadán lasc VBUS suiteáilte ar thaobh amháin den deireadh aschuir.

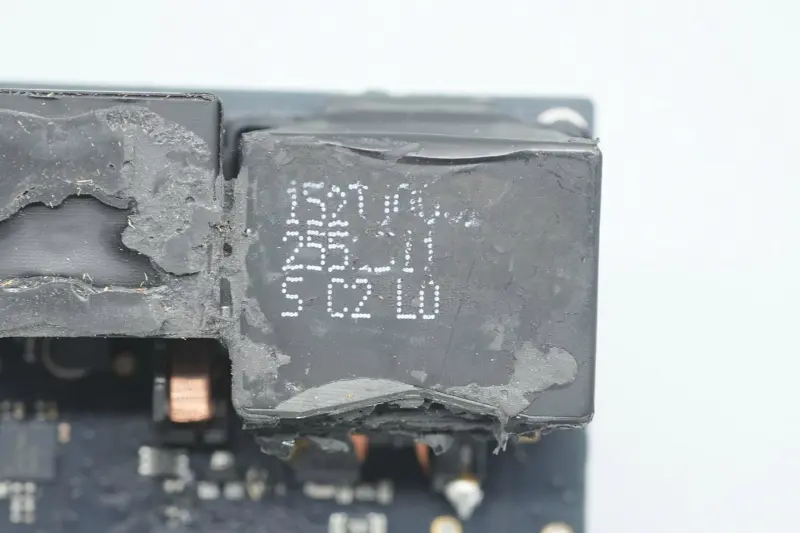

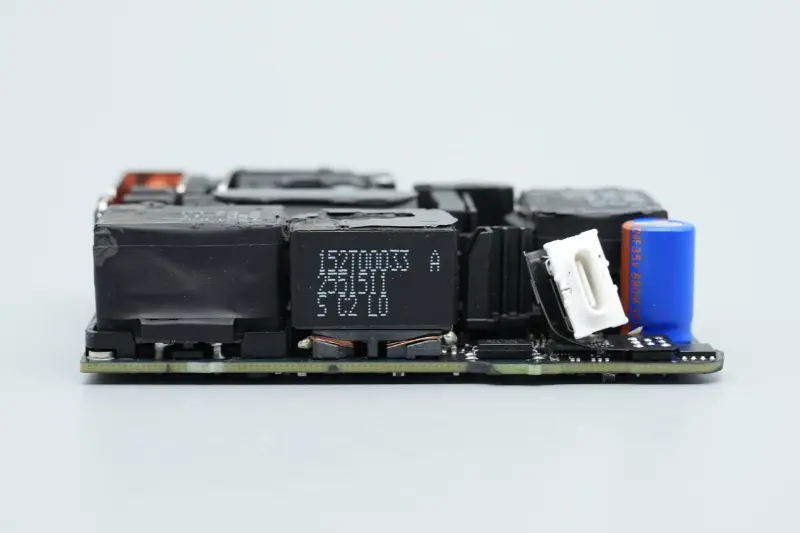

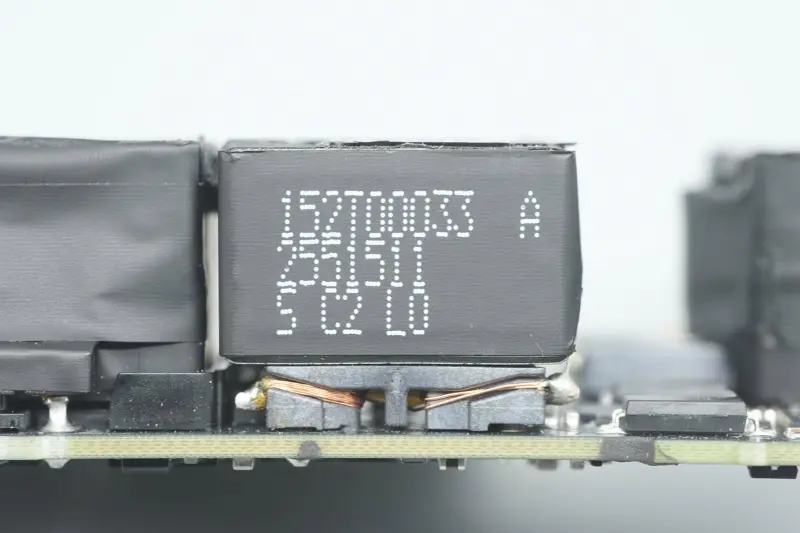

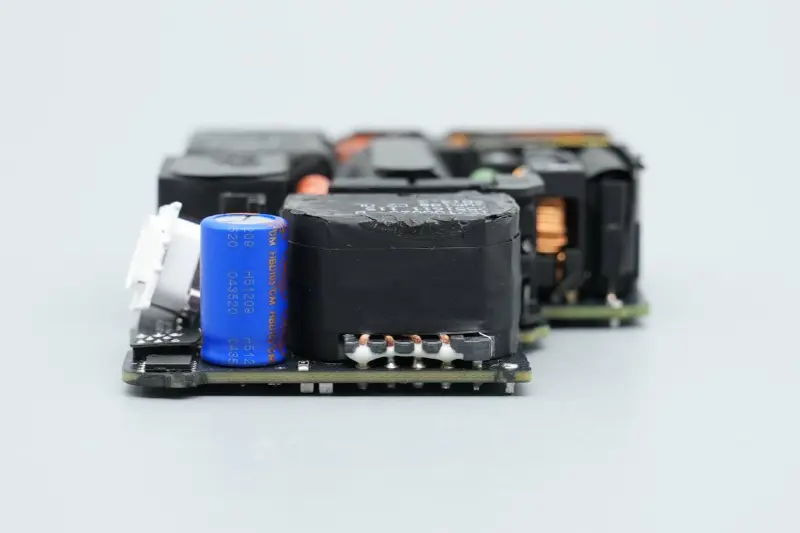

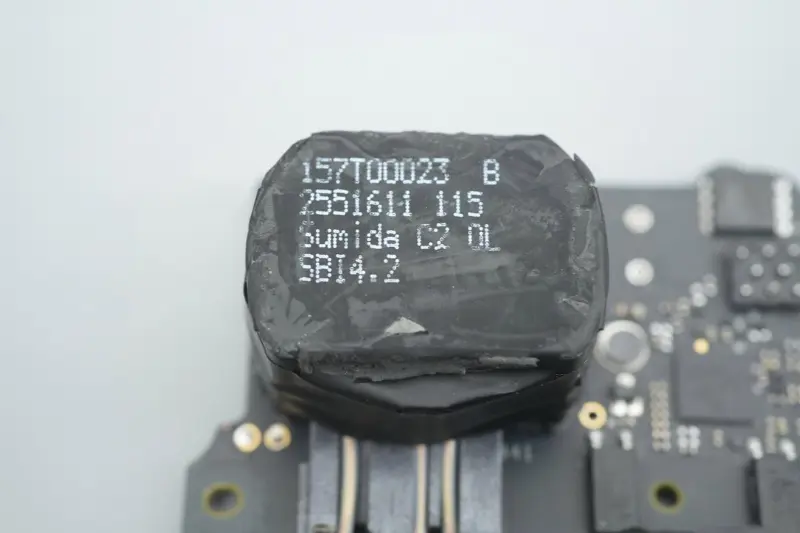

Is é Sumida a sholáthraíonn an claochladán.

Úsáidtear dhá toilleoir dubh Y le haghaidh frith-chur isteach.

Gar-suas de dhá optocouplers, a úsáidtear le haghaidh aiseolais voltas aschuir agus cosaint ciorcad.

Gar-suas den tríú Y toilleoir.

Tiontaire céim síos chun an rialtóir ceartúcháin sioncronaigh a chumhachtú.

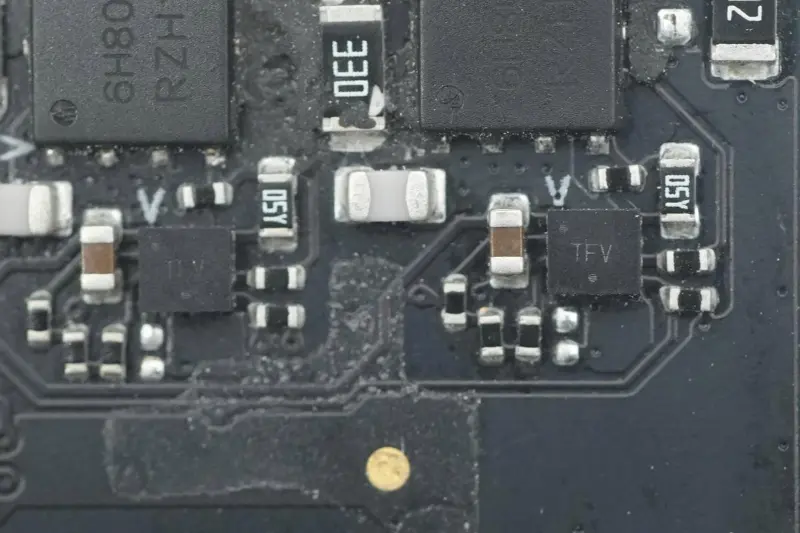

Tá dhá rialaitheoir coigeartaithe sioncrónacha saincheaptha ó ON Semiconductor, marcáilte TFV, pacáistithe i WDFN8.

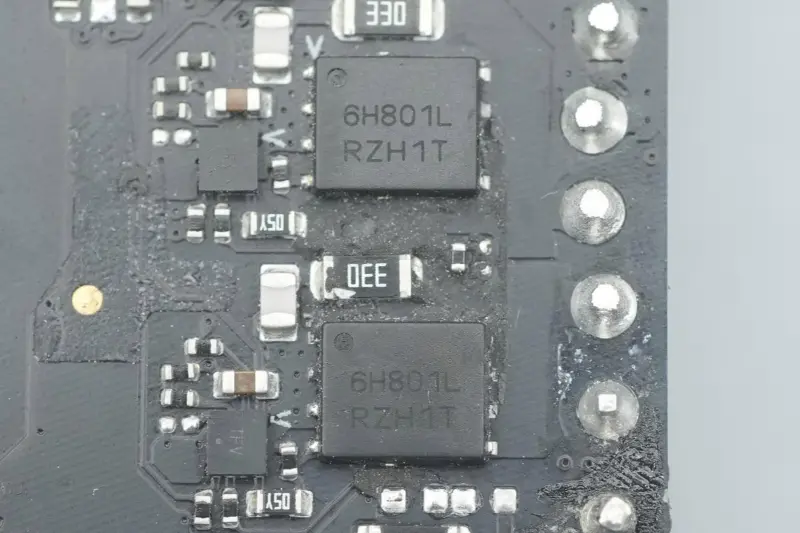

Tá an feadán coigeartaithe sioncrónach ó ON Semiconductor, múnla NTMFS6H801NL, feadán NMOS, a sheasamh voltas 80V, ar-friotaíocht 2.7mΩ, pacáistithe i DFN5.

Is ó Lelon an toilleoir aschuir scagaire.

Is é 35V 680μF an tsonraíocht toilleora.

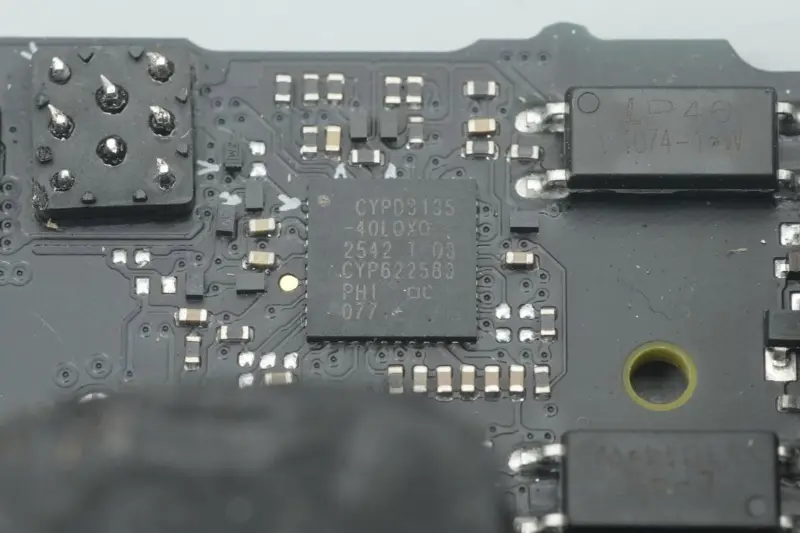

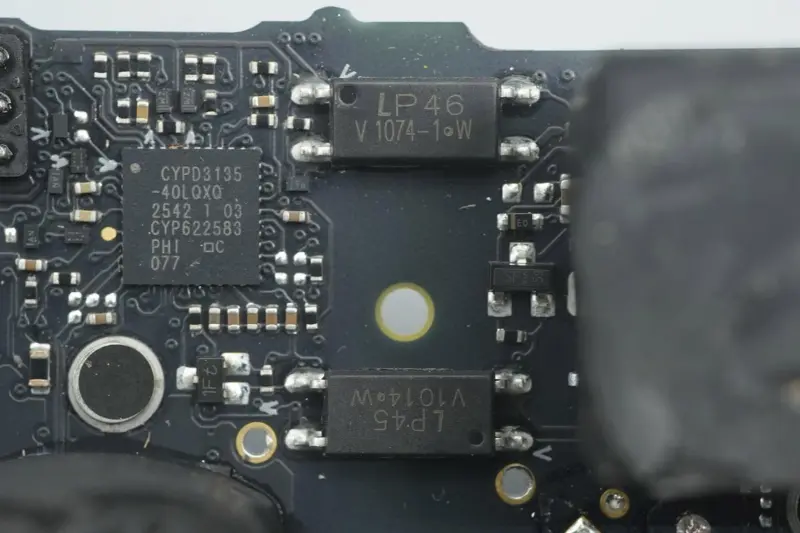

Glacann an sliseanna prótacail Infineon CYPD3135, an chéad sliseanna prótacal muirir tapa USB PD3.1 sa tionscal, atá saincheaptha ag Apple go Infineon.

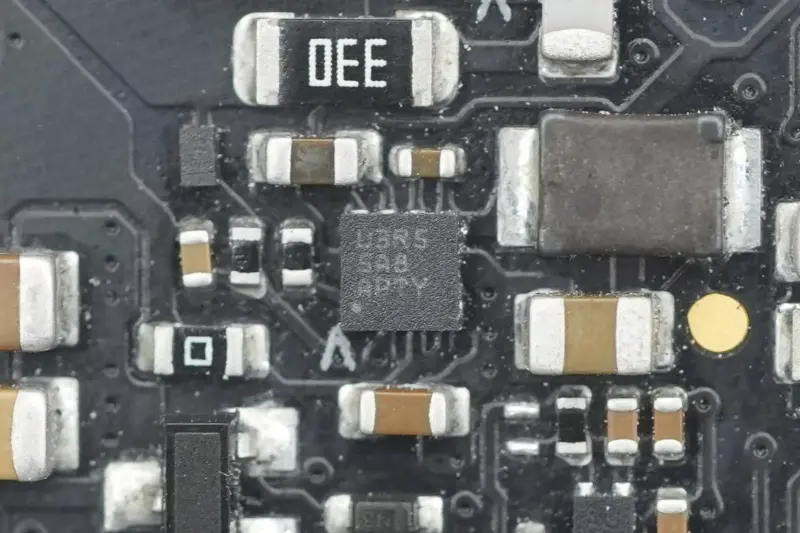

Amplifier chun sruth aschuir a bhrath.

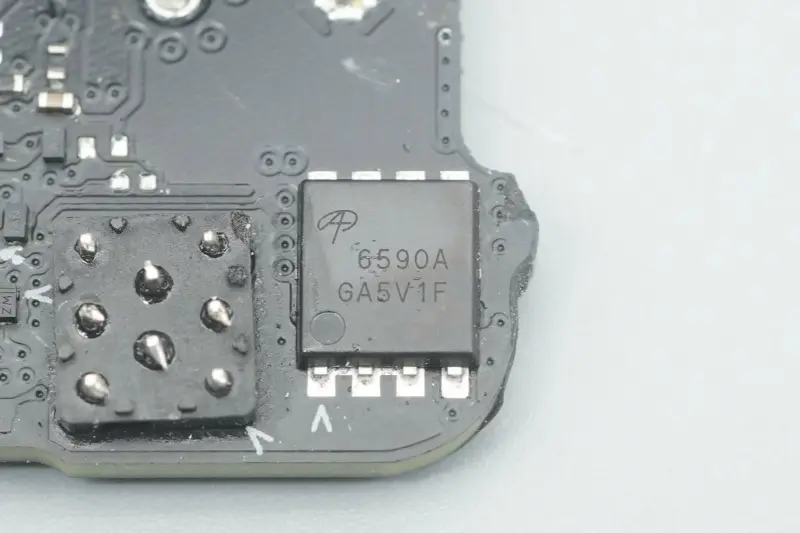

Is ó AOS, múnla AON6590A, feadán NMOS, voltas 40V a sheasamh, ar-fhriotaíocht 0.99mΩ, pacáistithe i DFN5*6 atá an fheadán lasc VBUS aschuir.

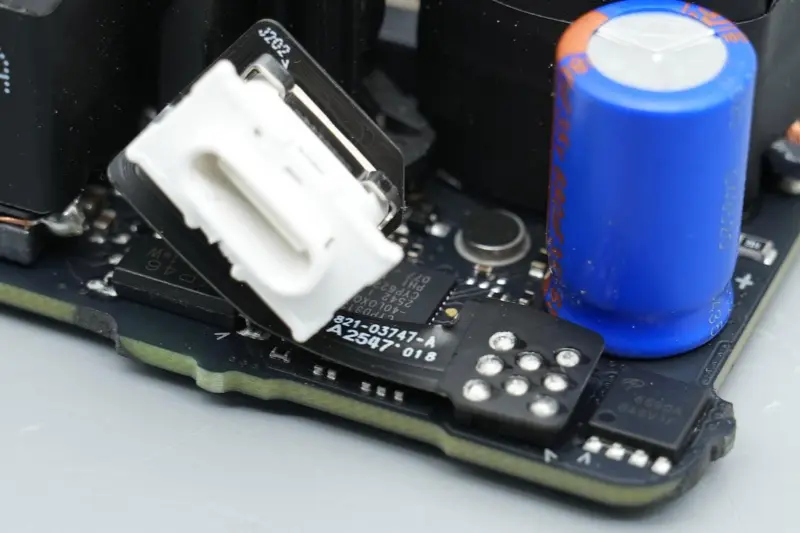

Tá an gabhdán calafoirt USB-C ceangailte leis an bpríomh-PCB trí chlár ciorcad solúbtha.

An gabhdán calafoirt USB-C a dhúnadh.

Achoimre

Leanann charger tapa 140W nua Apple A3607 le teanga dearaidh íostach chomhsheasmhach Apple, agus tá a chuma agus a méid foriomlán comhsheasmhach go mór leis an nglúin A2452 roimhe seo. Mar sin féin, tá roinnt difríochtaí mionsonraí ann: cuirtear gearrthóg miotail le haghaidh fosúchán cúnta le sliotán an mhodúil bioráin inscortha.

I dtéarmaí feidhmíochta, agus é ag feidhmiú mar phríomhsholáthar cumhachta do ghléasanna nua-ghlúin Apple, tá sé an-luí freisin le sean-mhúnlaí roimhe seo, ag soláthar suas le 140W PD3.1 muirear tapa le haghaidh feistí.

Glacann an charger fós ailtireacht ard-éifeachtúlachta de chéim síos sioncrónach PFC + LLC +, le leagan amach foriomlán dlúth agus dearadh diomailt teasa soladach. Maidir le comhpháirteanna lárnacha, ar an mbonn go bhfuil na rialtóirí fós ina sceallóga den uimhir pháirt chéanna ó NXP, STMicroelectronics, ON Semiconductor agus Infineon, tá feistí cumhachta beagnach aontaithe mar tháirgí saincheaptha Infineon, rud a fhágann go bhfuil an réiteach foriomlán níos déine agus saincheaptha, agus táthar ag súil go bhfeabhsófar feidhmíocht éifeachtúlachta fuinnimh tuilleadh.
