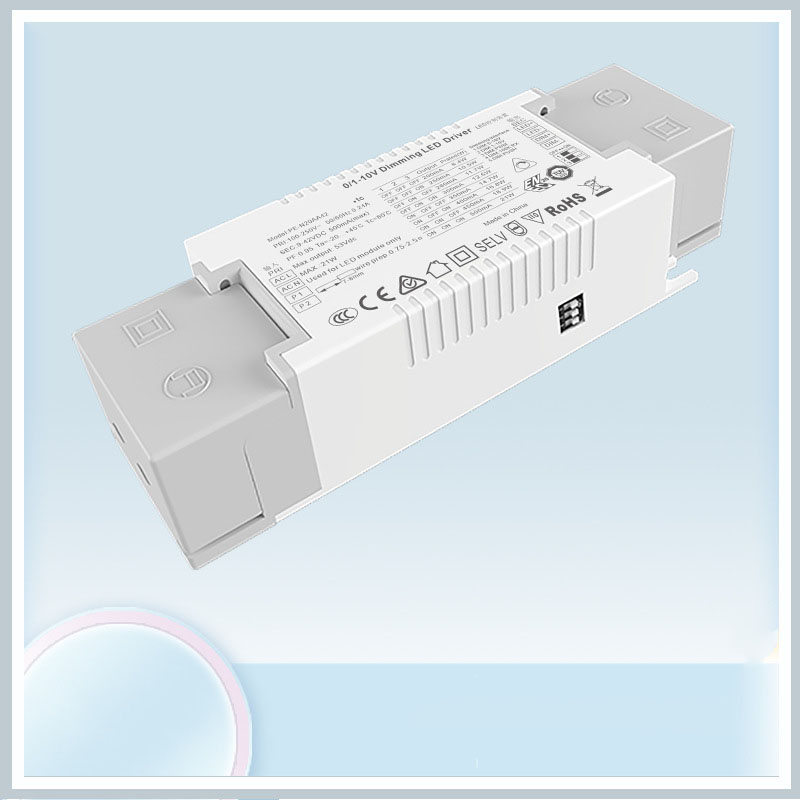

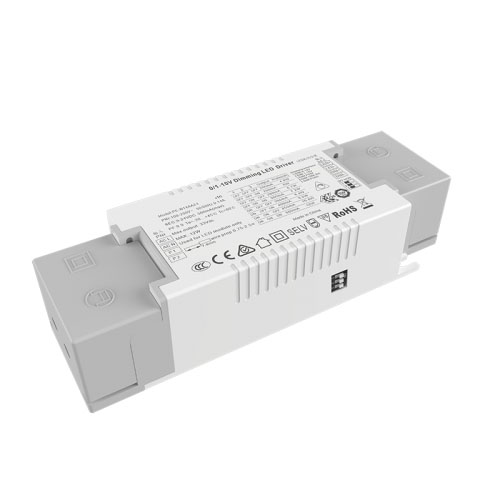

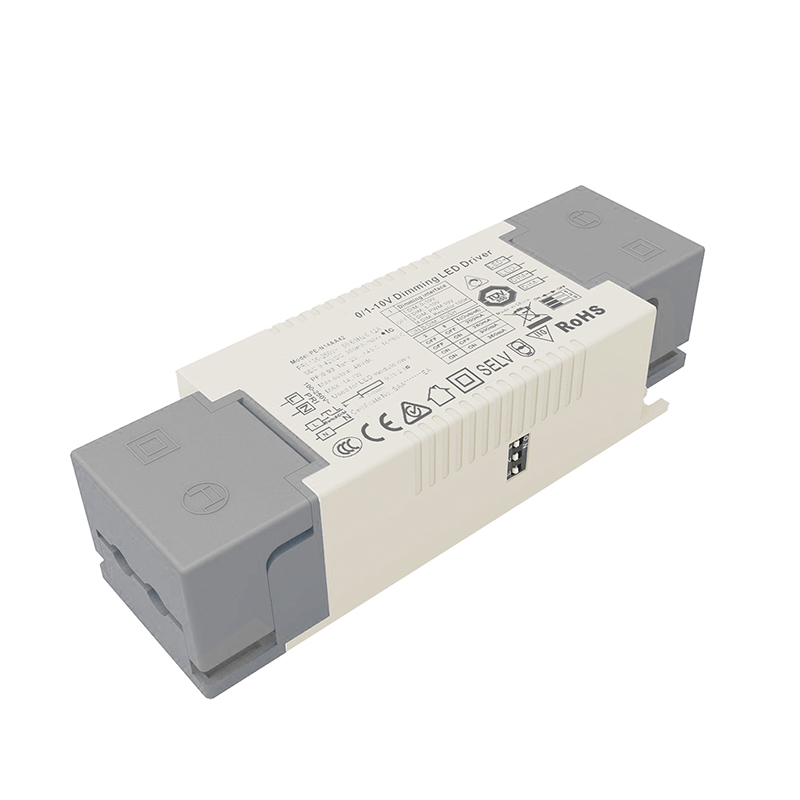

Is monaróir agus soláthraí cáil na Síne é STARWELL le taithí na mblianta ag speisialú i dtáirgeadh 20W Constant Current 0-10V Dimmable LED Driver. Tá súil againn naisc tráchtála a bhunú leat.
Úsáidtear an PE-N20AA chun an cuar dimming agus an rialú minicíochta measctha a rialú chun gile dearcadh uillinn amhairc a bhaint amach. Is brandaí den chéad líne iad na hamhábhair a úsáidtear agus tá sliseanna iompórtáilte deartha le haghaidh maolú ultra-dhomhain, Meaitseálann sé éagsúlacht de chórais dimming Chliste ar an margadh, rialaíonn sé an gile go cruinn, tagann sé le dearadh tosaithe mall agus ultra-bheag.
Gnéithe Tiomána Faoi stiúir Dimmable 20W Tairiseach Reatha 0-10V:
1. Comhéadain dimming comhartha iolracha a chomhtháthú
2. aschur rialaithe digiteach gan stroboscopic
3. Ionchur AC raon 100-250v
4. fuarú aer nádúrtha, taise-cruthúnas, teas sheoladh silicone próiseas diomailt teasa
5. dearadh dimming domhain
6. feidhmeanna cosanta il
7. dearadh crimping, áisiúil agus tapa
8. Deimhniú TUV CE SAA C-TICK ENEC
9. 127.5*43*30mm
Liosta múnla Tiománaí Faoi stiúir Dimmable 20W Constant Current 0-10V:
0/1-10V maolú srutha tairiseach
Sraith | Dimming | Mionsamhail | Ionchur | Cumhacht | PF | Voltas aschuir | Aschur reatha |
PE-N14AA 3-14.7W |
0-10V 1-10V PWM 10V 100K Friotóir PUSH |
PE-N14AA24 | AC100-250V | 12W | 0.88-0.96PF THD<10% | 9-24V | 200/250/280/300/350/400/450/500mA |
PE-N14AA42 | 14.7W | 9-42V | 150/180/200/250/280/300/320/350mA | ||||
PE-N20AA 12-20W |
0-10V 1-10V PWM 10V 100K PUSH friotóra |
PE-N20AA24 | AC100-250V | 19.2W | 0.88-0.96PF THD<10% | 9-24V | 450/500/550/600/650/700/750/800mA |
PE-N20AA42 | 21W | 9-42V | 200/250/280/300/350/400/450/500mA |
20W Iarratas Tiomána Faoi stiúir Dimmable Reatha 0-10V Tairiseach Reatha:
1. Foinse solais monacrómach faoi stiúir
Soilsiú cliste 2.villa
Is féidir rochtain a fháil ar chóras soilsithe Chliste 3.wireless
soilsiú 4.museum
Soilsiú tráchtála deireadh 5.high
Sonraíocht Tiomána Faoi stiúir Dimmable 20W Tairiseach Reatha 0-10V:
Mionsamhail | PE-N14AA42 | PE-N14AA24 | PE-N20AA42 | PE-N20AA24 | |
ASCHUR | Voltas Aschuir | 9-42Vdc | 9-24Vdc | 9-42Vdc | 9-24Vdc |
Voltas Aschuir Uasta | 42Vdc | 24Vdc | 42Vdc | 24Vdc | |
Voltas Aschuir Neamh-ualach | 53Vdc | 33Vdc | 53Vdc | 33Vdc | |
Aschur Reatha | 150/180/200/250 /280/300/320/350mA |
200/250/280/300 /350/400/450/500mA |
200/250/280/300 /350/400/450/500mA |
450/500/550/600 /650/700/750/800mA |
|
Cumhacht Aschuir | 2W~14.7W | 2W~12W | 2W~21W | 4W~19.2W | |
Leibhéal Strobe | Gan Flicker | ||||
Raon dimming | 0~100%, LEDstart ag 0.3% is féidir. | ||||
Minicíocht Dimming PWM | > 3600 Hz | ||||
Cruinneas Reatha | ±5% | ||||
Cumhacht síos mód | Uimh comhartha aschur gile uasta | ||||
IONCHUR | Comhéadan dimming | Comhéadan comhartha 0-10V 1-10V reatha <2ma / PUSH(P1 P2) | |||
Raon Voltas Ionchuir | 100-250Vac | ||||
Minicíocht | 50/60Hz | ||||
Ionchur Reatha | <0.14A ac230v | <0.23A ac230v | |||
Fachtóir Cumhachta | PF> 0.95/230V ac (ag lánualach) | PF> 0.96/230V ac (ag lánualach) | |||
THD | 230Vac@THD <10% (faoi lánualach) | ||||
Éifeachtúlacht(cineál.) | 82% | 84% | |||
Inrush Reatha (cineál.) | tús fuar30A@230Vac | ||||
Frith-borradh | L-N: 1.5kV | ||||
Sceitheadh Reatha | <0.25mA/230Vac | ||||
COMHSHAOL | Teocht Oibre | ta: 45°C tc: 80°C | |||
Taise Oibre | 20 ~ 95% RH, neamh-chomhdhlúthú | ||||
Storage Temp., taise | -40~80°C, 10~95% RH | ||||
Temp.Coefficient | ±0.03%/°C(0-50)°C | ||||
Creathadh | 10~500Hz, 2G 12min./1cycle, tréimhse 72 nóiméad. gach ceann feadh aiseanna X, Y, Z. | ||||
COSAINT | Cosaint ró-teasa | An sruth aschuir a choigeartú go cliste nó a mhúchadh má thagann an teocht PCB ≥110 ° C, , ar ais go huathoibríoch. | |||
Thar Chosaint Ualach | Múch an t-aschur nuair a rátáil cumhachta≥102%, aisghabhann uathoibríoch. | ||||
Cosaint Gearrchiorcaid | Múchadh go huathoibríoch má tharlaíonn ciorcad gearr, aisghabhann uathoibríoch. | ||||
Cosaint Neamh-ualach | Voltas Tairiseach aschur. | ||||
SÁBHÁILTEACHT & EMC |
Voltas a sheasamh | I/PO/P: 3750Vac | |||
Friotaíocht Leithlisiú | I/PO/P: 100MΩ/500VDC/25°C/70%RH | ||||
Caighdeáin Sábháilteachta | IEC/EN61347-1, IEC/GA61347-2-13 | ||||
Astaíocht EMC | EN55015, EN61000-3-2 Aicme C, IEC61000-3-3 | ||||
Díolúine EMC | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||||
Caighdeán Tástáil Strobe | IEEE, 1789 | ||||
EILE | Toise | 127.5(97)×43×30mm(L×W×H) | |||
Pacáil | Bosca | ||||
Meáchan (G.W.) | 192g±10g |
toise:
Roghnú Reatha LED:
Léaráid mhaolaithe 0-10V:
Dagram dimming PUSH:
Úsáid na treorach:
Mura sonraítear a mhalairt, déantar na sonraíochtaí agus na paraiméadair go léir a thomhas ag ionchur 230VAC, ualach rátáilte agus 25 ℃ Teocht Comhthimpeallach
Tá caipín preas-líne ag an táirge seo ag an ionchur, le clampáil féin-ghlasála, is féidir é a oscailt le scriúire, ansin feicfidh tú an críochfort ionchuir ceangailte leis an líne AC L agus an aol nialasach N, nascann an críochfort aschuir a de réir lipéad an táirge, tabhair faoi deara an cuaille dearfach agus diúltach.
1: Tabhair aird ar an idirdhealú idir ionchur agus amach a chur , ceangal i gceart, ansin cumhacht ar
2: le do thoil ceangal ar dtús an t-ualach ar an aschur DC, a oscailt an tiománaí tar éis seiceáil; sa mhodh reatha leanúnach, má tá an chumhacht ar siúl ag ciorcad oscailte, le do thoil mhúchadh an tiománaí agus ní féidir leis an stiúir a nascadh go dtí go scaoileann an fuinneamh leictreach atá stóráilte ag an aschur, nó d'fhéadfadh sé damáiste a dhéanamh don LED;
3. Níl an cineál tiománaí seo teoranta ach amháin le húsáid na lampaí stiúir, is é an raon voltas ionchuir AC100-250V, an cadás inslithe teasa agus nithe eile a chuireann bac ar dhiomailt teasa an táirge, a chloíonn leis an táirge faoi na sonraí sonraithe. voltas aschuir, raon reatha, is é an teocht timpeallachta úsáide -20-45 céim, agus ní féidir leis an dromchla coinníollacha an chomhshaoil a chlúdach, taitneamh as 5 bliana de bharántas saor in aisce don táirge seo.
1. ní geallann an lampa stiúir tar éis don tiománaí maolú a bheith ceangailte den chéad uair, le do thoil an t-ionchur AC a mhúchadh agus seiceáil mar a leanas:
1) an bhfuil nó nach bhfuil DC aschur teagmhála dona;
2) an bhfuil polaraíocht aschuir DC droim ar ais, nó an bhfuil an bord LED táthaithe frith;
3) cibé an bhfuil ionchur AC droch-theagmhála, tástáil tar éis deireadh a chur leis na teipeanna;
2.Tá nasc maith ag an bhfeiste, soilse faoi stiúir, ach an caochaíl stiúir, le do thoil an t-ionchur AC a mhúchadh agus seiceáil mar a leanas:
1). Cibé an bhfuil nó nach bhfuil na paraiméadair agus paraiméadair iarbhír mheaitseáil.
2). Déan teagmháil tráthúil linn le do thoil má tá aon cheist agat maidir le húsáid, déanfaimid iarracht ár ndícheall na fadhbanna a réiteach leat.
Difríocht idir 0-10V agus 1-10V:
1.Nuair a dhéantar an dimmer 0 / 10V a choigeartú go dtí an 10V uasta, sroichfidh an sruth aschuir 100% den aschur cumhachta, agus sroichfidh an gile 100%. Nuair a choigeartófar an dimmer 0-10V go 0V, is é an sruth an t-íosmhéid, agus déanfar an solas a mhúchadh; Nuair a dhéantar an dimming 1-10V a choigeartú go 1V, is é an sruth an t-íosmhéid
agus tá an solas as.
2.Difríocht idir maolú 0-10V agus 1-10V: voltas tosaigh agus deiridh difriúil, tá 0-10V ar siúl ag 0.7V, (an gile min) Tá 1-10V ar siúl ag 1.2V (an gile min).
3.Digital dimming tiománaí 0-10V agus 1-10V dimming aithint uathoibríoch dhá mhodh dimming.
4. Rialaíonn an ciorcad comhartha céanna solas agus dorcha ag an am céanna.
Tá 5.Dimmer (córas dimming) roinnte ina chomharthaí dimming 0-10V agus 1-10V.
Baineann comhoiriúnacht 6.Dimming leis an achar rialaithe líne comhartha agus líon na soláthar cumhachta rialaithe. Má tá an líon ró-mhór nó go bhfuil an líne comhartha ró-fhada, ní bheidh fadhbanna cosúil le coigeartú níos ísle agus ní féidir iad a choigeartú.
Raon bharántas táirge:
1. ní bheidh an comhéadan rialaithe comhartha ceangailte le voltas níos airde ná 15V chun damáiste a dhéanamh don soláthar cumhachta
2. aisiompaítear naisc ionchuir agus aschuir, rud a fhágann damáiste cumhachta
3. déantar damáiste don soláthar cumhachta mar gheall ar dhul isteach uisce
