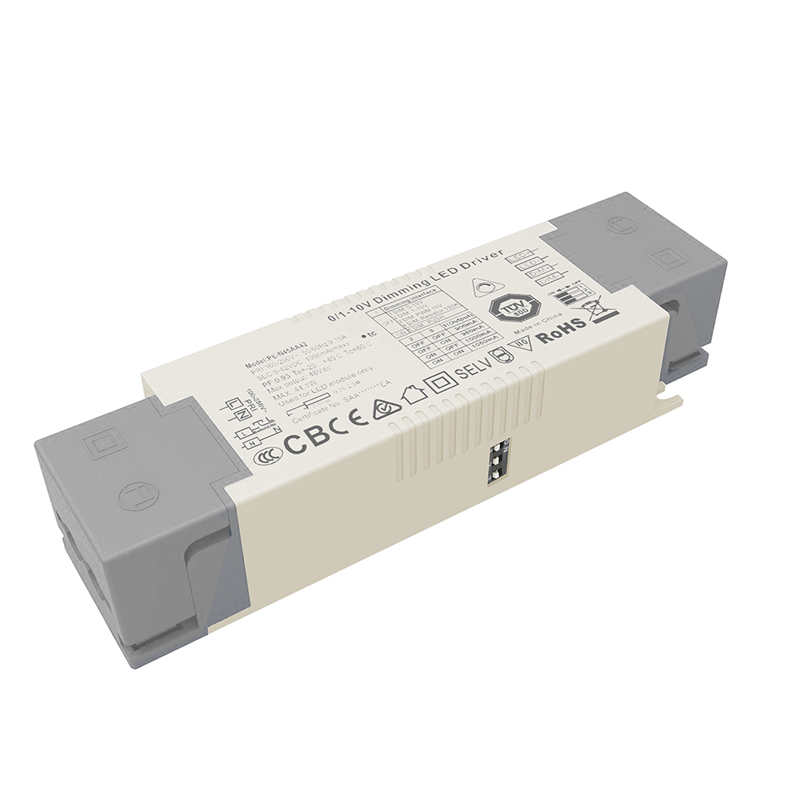

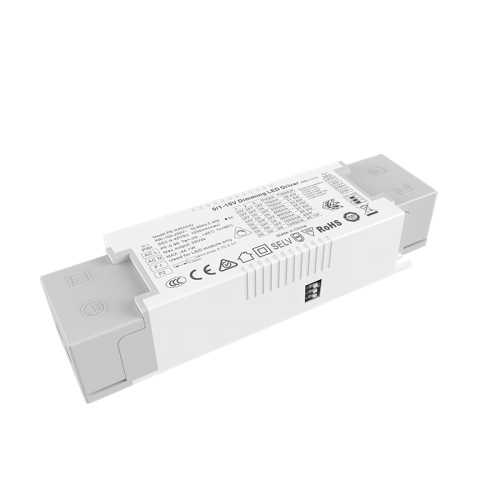

Faigh rogha ollmhór de Thiománaí LED Dimmable 30W Constant Current 0-10V ón tSín ag STARWELL.
0-10V/1-10V/10V Tá tiománaí dimming friotóir PWM/100K ar cheann de na tiománaithe LED dimming leanúnach atá ann faoi láthair forbartha ag mo chuideachta le fachtóir cumhachta ard, éifeachtacht ard, cruinneas ard, úsáid sliseanna rialaithe lasc caillteanas íseal cobhsaí éifeachtach. agus déanann na comhpháirteanna ardfheidhmíochta é le torann íseal, coigilt fuinnimh, cosaint an chomhshaoil, saol fada agus tréithe eile.
Tá cúig fheidhm mhaolaithe ag PE-N30AA/PE-N45AA, bain úsáid as an lasc DIP chun an dimming PUSH a roghnú.
Comhéadan maolaithe:
1.0-10V dimming, úsáid caighdeánach 0-10V/100K 10V PWM dimming.
2.PUSH dimming.
Gnéithe Tiomána Faoi stiúir Dimmable 30W Tairiseach Reatha 0-10V:
1. Comhtháite friotóir 0-10V/1-10V/10V PWM/100k dimming
2. Aschur flicker saor in aisce
3. Voltas ionchuir AC uilíoch idirnáisiúnta (100-265VAC)
4. Cosaintí: ciorcad gearr-thar-voltas/thar sruth
5. Teicneolaíocht seoltaí teasa glóthach shilice, gaoth fuar nádúrtha
6. Tógtha i MCU, beidh oiriúnaitheach 0-10V agus 1-10V
7. Raon dimming 0-100%
8. Teirminéal preas tapa, sábháilte agus áisiúil
9. Tá an comhartha dearadh inmheánach ceangailte leis an gciorcad droim ar ais, ní dhéanfaidh ceann acu difear do rialú tiománaí eile
10. Aicme cosanta II
11. Cúig bliana bharántas
12. Deimhniú TUV CE SAA C-TICK ENEC
13. 147.5*42.5*30mm
Liosta múnla 30W Tiománaí Tairiseach Reatha 0-10V Dimmable LED:
0/1-10V maolú srutha tairiseach
Sraith | Dimming | Mionsamhail | Ionchur | Cumhacht | PF | Voltas aschuir | Aschur reatha |
PE-N30AA 21-30W |
0-10V 1-10V PWM 10V PUSH Friotóra 100K |
PE-N30AA42 | AC100-250V | 29.4W | 0.88-0.96PF THD<10% | 9-42V | 350/400/450/500/550/600/650/700mA |
PE-N45AA 30-45W |
0-10V 1-10V PWM 10V PUSH Friotóra 100K |
PE-N45AA42 | AC100-250V | 44.1W | 0.88-0.96PF THD<10% | 9-42V | 700/750/800/850/900/950/1000/1050mA |
30W Feidhmchlár Tiomána Faoi stiúir Dimmable Reatha 0-10V Tairiseach 30W:
1. Foinse solais monacrómach faoi stiúir
2. Villa soilsiú Chliste
3. Is féidir rochtain a fháil ar chóras soilsithe Chliste gan sreang
4. soilsiú músaem
5. soilsiú tráchtála deireadh ard
30W Sonraíocht Tiománaí Tairiseach Reatha 0-10V Dimmable LED:
Mionsamhail | PE-N30AA42 | PE-N45AA42 | |
ASCHUR | Voltas Aschuir | 9-42Vdc | 9-42Vdc |
Voltas Aschuir Uasta | 42Vdc | 42Vdc | |
Voltas Aschuir Neamh-ualach | 55Vdc | 55Vdc | |
Aschur Reatha | 550/600/650/700mA | 900/950/1000/1050mA | |
Cumhacht Aschuir | 4.95W~29.4W | 8.1W~44.1W | |
Leibhéal Strobe | Gan Flicker | ||
Raon dimming | 0~100%, tús LED ag 0.03% is féidir. | ||
Minicíocht Dimming PWM | > 3600 Hz | ||
Cruinneas Reatha | ±3% | ||
Ripple & Torann | ≤2V (Gan maolú) | ||
IONCHUR | Comhéadan dimming | Friotaíocht 0-10V/1-10V/10V PWM/100K, sruth rialaithe comhartha < 0.1mA | |
Raon Voltas Ionchuir | 100-250Vac | ||
Minicíocht | 50/60Hz | ||
Ionchur Reatha | <0.37A | <0.56A | |
Fachtóir Cumhachta | PF> 0.95/100V ac, faoi lánualach | PF> 0.95/100V ac, faoi lánualach | |
THD | 230Vac@THD ≤15% (ualach iomlán) | ||
Éifeachtúlacht(tys.) |
85% ualach iomlán | 87% ualach iomlán | |
Inrush Reatha (cineál.) | Tús fuar 3.7A@230Vac | Tús fuar 5.6A@230Vac | |
Frith-borradh | L-N: 2kV | ||
Sceitheadh Reatha | <0.25mA/230Vac | ||
COMHSHAOL | Teocht Oibre | ta: 45 °C tc: 80°C | |
Taise Oibre | 20 ~ 95% RH, neamh-chomhdhlúthú | ||
Storage Temp., taise | -40~80°C, 10~95% RH | ||
Teocht. Comhéifeacht |
±0.03%/°C(0-50) °C | ||
Creathadh | 10~500Hz, 2G 12min./1cycle, tréimhse 72 nóiméad. gach ceann feadh aiseanna X, Y, Z. | ||
COSAINT | Cosaint ró-teasa | An sruth aschuir a choigeartú go cliste nó a mhúchadh má thagann an teocht PCB ≥110 ° C, , ar ais go huathoibríoch. | |
Thar Chosaint Ualach | Múch an t-aschur nuair a rátáil cumhachta≥102%, aisghabhann uathoibríoch. | ||
Cosaint Gearrchiorcaid | Múchadh go huathoibríoch má tharlaíonn ciorcad gearr, aisghabhann uathoibríoch. | ||
Cosaint Neamh-ualach | Voltas Tairiseach aschur. | ||
SÁBHÁILTEACHT & EMC | Voltas a sheasamh | I/PO/P: 3750Vac | |
Friotaíocht Leithlisiú | I/PO/P: 100MΩ/500VDC/25°C/70%RH | ||
Caighdeáin Sábháilteachta | IEC/EN61347-1, IEC/GA61347-2-13 | ||
Astaíocht EMC | EN55015, EN61000-3-2 Aicme C, IEC61000-3-3 | ||
Díolúine EMC | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Caighdeán Tástáil Strobe | IEEE, 1789 | ||
EILE | Toise | 147.5(117)×43×30mm(L×W×H) | |
Pacáil | Mála PE | ||
Meáchan (G.W.) | 187/245g±10g |
Toise:
Roghnú Reatha LED:
Ceangal dimming 0-10V & PUSH:
Úsáid na treorach:
1.please aird a thabhairt ar an idirdhealú idir ionchur agus aschur, ceangal i gceart, ansin cumhacht ar.
2.please ceangal ar dtús an t-ualach ar an aschur DC, oscail an tiománaí tar éis seiceáil; sa mhodh reatha leanúnach, má tá an chumhacht ar siúl ag ciorcad oscailte, le do thoil múch an tiománaí agus ní féidir an LED a nascadh go dtí go scaoileann an fuinneamh leictreach atá stóráilte ag an aschur, nó d'fhéadfadh sé damáiste a dhéanamh don LED.
3. Níl an cineál tiománaí seo teoranta ach amháin le húsáid na lampaí stiúir, is é an raon voltais ionchuir AC100-265V, an cadás inslithe teasa agus míreanna eile a chuireann bac ar dhiomailt teasa an táirge, a chloíonn leis an táirge faoi na sonraí sonraithe. voltas aschuir, raon reatha, is é an teocht timpeallacht úsáide -20-45 céim, agus ní féidir leis an dromchla coinníollacha an chomhshaoil a chlúdach, tá cúig bliana de bharántas saor in aisce ag an táirge seo.
Na coinníollacha neamhghnácha agus na modhanna cóireála comhfhreagracha:
1.Ní geallann an lampa stiúir tar éis don tiománaí a bheith ceangailte den chéad uair, le do thoil an t-ionchur AC a mhúchadh agus seiceáil mar a leanas:
1) an bhfuil nó nach bhfuil DC aschur teagmhála dona.
2) cibé an bhfuil polaraíocht aschuir DC droim ar ais, nó an bhfuil an bord LED táthaithe frith.
3) cibé an bhfuil ionchur AC droch-theagmhála, tástáil tar éis deireadh a chur leis na teipeanna.
2.Tá nasc maith ag an bhfeiste, soilse faoi stiúir, ach an caochaíl stiúir, le do thoil an t-ionchur AC a mhúchadh agus seiceáil mar a leanas:
1). Cibé an bhfuil nó nach bhfuil na paraiméadair agus paraiméadair iarbhír mheaitseáil.
2). Déan teagmháil tráthúil linn le do thoil má tá aon cheist agat maidir le húsáid, déanfaimid iarracht ár ndícheall na fadhbanna a réiteach leat.
Ráiteas:
Tá na pictiúir agus na sonraíochtaí le haghaidh tagartha amháin, comhchineáil i réim, tá sonraíochtaí faoi réir a athrú le fógra breise.
Difríocht idir 0-10V agus 1-10V:
1.Nuair a dhéantar an dimmer 0 / 10V a choigeartú go dtí an 10V uasta, sroichfidh an sruth aschuir 100% den aschur cumhachta, agus sroichfidh an gile 100%. Nuair a choigeartófar an dimmer 0-10V go 0V, beidh an sruth íosta, agus déanfar an solas a mhúchadh; Nuair a dhéantar an maolú 1-10V a choigeartú go 1V, is é an sruth an t-íosmhéid agus tá an solas as.
2.Difríocht idir maolú 0-10V agus 1-10V: voltas tosaigh agus deiridh difriúil, tá 0-10V ar siúl ag 0.7V, (an gile min) Tá 1-10V ar siúl ag 1.2V (an gile min).
3.Digital dimming tiománaí 0-10V agus 1-10V dimming aithint uathoibríoch dhá mhodh dimming.
4. Rialaíonn an ciorcad comhartha céanna solas agus dorcha ag an am céanna.
Tá 5.Dimmer (córas dimming) roinnte ina chomharthaí dimming 0-10V agus 1-10V.
Baineann comhoiriúnacht 6.Dimming leis an achar rialaithe líne comhartha agus líon na soláthar cumhachta rialaithe. Má tá an líon ró-mhór nó go bhfuil an líne comhartha ró-fhada, ní bheidh fadhbanna cosúil le coigeartú níos ísle agus ní féidir iad a choigeartú.
